AD8694ARUZ
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器,4放大器,10 MHz,5 V/µs,2.7V至6V,TSSOP,14引脚
- 英文描述AD8694ARUZ,Quad Operational Amplifier 10MHz CMOS,R-R,3,5V,14-Pin TSSOP
- 数据手册AD8694ARUZ数据手册Datasheet PDF
- 在线购买
AD8694ARUZ概述
AD8694是一款低成本、四通道、轨至轨输出、单电源放大器。它具有低偏移和输入电压、低电流噪声和宽信号带宽。低偏移、低噪声、极低的输入偏置电流和高速的结合使该放大器在各种应用中都很有用。滤波器、集成器、光电二极管放大器和高阻抗传感器都得益于这种性能特点的组合。音频和其他交流应用受益于该器件的宽带宽和低失真。该放大器的应用包括功率放大器（PA）控制、激光二极管控制回路、便携式和回路供电的仪器、便携式设备的音频放大以及ASIC输入和输出放大器。它被广泛用于电池供电的仪器、医疗仪器、多极过滤器、传感器等应用中。
失调电压为0.4mV（典型值）
低失调电压漂移为1.3µV/°C（典型值）
输入偏置电流：0.2pA（典型值）
电压噪声密度为8nV/√Hz（典型值）
在（G=1,RL=600 ohm,f=1kHz,VO=250mVp）时，总谐波失真+噪声为0.003%（典型值）
增益带宽为10MHz（典型值）
单电源供电为2.7V至6V，单增益稳定
每个放大器的电源电流为0.85mA（典型值）
工作温度:-40°C到+125°C
封装方式为14引脚TSSOP
失调电压为0.4mV（典型值）
低失调电压漂移为1.3µV/°C（典型值）
输入偏置电流：0.2pA（典型值）
电压噪声密度为8nV/√Hz（典型值）
在（G=1,RL=600 ohm,f=1kHz,VO=250mVp）时，总谐波失真+噪声为0.003%（典型值）
增益带宽为10MHz（典型值）
单电源供电为2.7V至6V，单增益稳定
每个放大器的电源电流为0.85mA（典型值）
工作温度:-40°C到+125°C
封装方式为14引脚TSSOP
AD8694ARUZ中文参数
| 制造商: | Analog Devices Inc. | CMRR - 共模抑制比: | 95 dB |
| 产品种类: | 精密放大器 | en - 输入电压噪声密度: | 8 nV/sqrt Hz |
| 通道数量: | 4 Channel | 封装 / 箱体: | TSSOP-14 |
| GBP-增益带宽产品: | 10 MHz | 安装风格: | SMD/SMT |
| SR - 转换速率 : | 5 V/us | 关闭: | No Shutdown |
| Vos - 输入偏置电压 : | 400 uV | 最小工作温度: | - 40 ℃ |
| Ib - 输入偏流: | 260 pA | 最大工作温度: | + 125 ℃ |
| 电源电压-最大: | 6 V | 系列: | AD8694 |
| 电源电压-最小: | 2.7 V | 输入电压范围—最大: | 3.9 V |
| 工作电源电流: | 950 uA | 工作电源电压: | 2.7 V to 6 V |
| 每个通道的输出电流: | 80 mA | PSRR - 电源抑制比: | 95 dB |

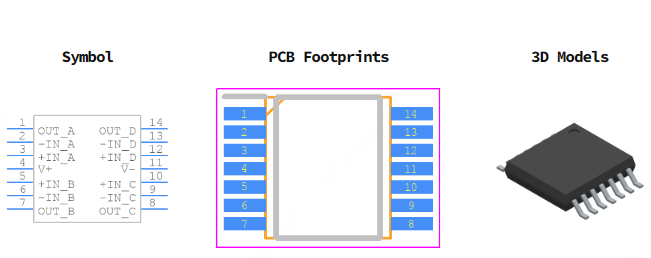

AD8694ARUZ引脚图
