SN74HC377N
- 厂商名称德州仪器
- 元件分类触发器
- 中文描述触发器,非反相,正边沿,74HC377,D,12 ns,23 MHz,5.2 mA,DIP
- 英文描述<span>Flip-Flop,74HC377,D,12 ns,23 MHz,5.2 mA,DIP</span>
- 数据手册SN74HC377N数据手册Datasheet PDF
- 在线购买
SN74HC377N概述
SN74HC377N是一款具有时钟使能功能的八进制正沿触发D型触发器。它与HC273器件类似，但具有一个锁存时钟使能(CLKEN)输入，而不是普通的清零输入。如果CLKEN为低电平，符合设置时间要求的数据(D)输入端的信息将在时钟脉冲的正向边沿传输到Q输出端。时钟触发发生在特定的电压电平，与正向脉冲的转换时间没有直接关系。当时钟处于高电平或低电平时，D输入对输出没有影响。其设计目的是防止CLKEN时钟转换造成错误时钟。
输出可驱动多达10个LSTTL负载
八个触发器具有单轨输出
时钟使能锁存以避免错误时钟
80µA最大低功耗
12ns典型tpd
±4mA 5V时的输出驱动
1µA最大低输入电流
输出可驱动多达10个LSTTL负载
八个触发器具有单轨输出
时钟使能锁存以避免错误时钟
80µA最大低功耗
12ns典型tpd
±4mA 5V时的输出驱动
1µA最大低输入电流
SN74HC377N中文参数
| 制造商: | Texas Instruments | 电源电压-最小: | 2 V |
| 产品种类: | 触发器 | 电源电压-最大: | 6 V |
| 逻辑类型: | D-Type Flip-Flop | 安装风格: | Through Hole |
| 逻辑系列: | HC | 最小工作温度: | - 40 ℃ |
| 电路数量: | 8 Circuit | 最大工作温度: | + 85 ℃ |
| 输出类型: | CMOS | 通道数量: | 8 Channel |
| 封装 / 箱体: | PDIP-20 | 输入线路数量: | 3 |
| 输入类型: | CMOS | 输出线路数量: | 1 Line |
| 极性: | Non-Inverting | 工作电源电压: | 6 V |
| 传播延迟时间: | 160 ns | 产品类型: | Flip Flops |
| 高电平输出电流: | - 5.2 mA | 静态电流: | 8 uA |
| 低电平输出电流: | 5.2 mA | 系列: | SN74HC377 |

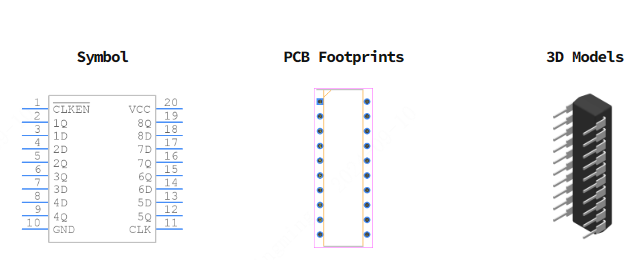

SN74HC377N引脚图
