SN74LV123APWR
- 厂商名称德州仪器
- 元件分类单稳多频振荡器
- 中文描述双路可重触发单稳多频振荡器<br /> <div> <br /> </div>
- 英文描述Dual Retriggerable Monostable Multivibrators
- 数据手册SN74LV123APWR数据手册Datasheet PDF
- 在线购买
SN74LV123APWR概述
LV123A器件是双可再触发单稳态多谐器，设计用于2 V至5.5 V VCC工作电压。
这些边沿触发式多频振荡器采用三种方法控制输出脉冲持续时间。在第一种方法中，A输入为低电平，B输入为高电平。在第二种方法中，B输入为高电平，A输入为低电平。在第三种方法中，A输入为低电平，B输入为高电平，清除(CLR)输入为高电平。
输出脉冲持续时间可通过选择外部电阻和电容值进行编程。外部定时电容必须连接在Cext和Rext/Cext（正极）之间，外部电阻连接在Rext/Cext和VCC之间。要获得可变脉冲持续时间，可在Rext/Cext和VCC之间连接一个外部可变电阻。将CLR置低也可缩短输出脉冲持续时间。
这些边沿触发式多频振荡器采用三种方法控制输出脉冲持续时间。在第一种方法中，A输入为低电平，B输入为高电平。在第二种方法中，B输入为高电平，A输入为低电平。在第三种方法中，A输入为低电平，B输入为高电平，清除(CLR)输入为高电平。
输出脉冲持续时间可通过选择外部电阻和电容值进行编程。外部定时电容必须连接在Cext和Rext/Cext（正极）之间，外部电阻连接在Rext/Cext和VCC之间。要获得可变脉冲持续时间，可在Rext/Cext和VCC之间连接一个外部可变电阻。将CLR置低也可缩短输出脉冲持续时间。
SN74LV123APWR中文参数
| 制造商: | Texas Instruments | 电源电压-最小: | 2 V |
| 产品种类: | 单稳态多谐振荡器 | 电源电压-最大: | 5.5 V |
| 逻辑类型: | Monostable Multivibrator | 低电平输出电流: | 12 mA |
| 逻辑系列: | LV | 高电平输出电流: | - 12 mA |
| 每芯片元件: | 2 Element | 最小工作温度: | - 40 ℃ |
| 传播延迟时间: | 36 ns, 24.1 ns, 14 ns | 最大工作温度: | + 125 ℃ |
| 封装 / 箱体: | TSSOP-16 | 安装风格: | SMD/SMT |
| 电源电流—最大值: | 20 uA | 工作电源电压: | 2.5 V, 3.3 V, 5 V |

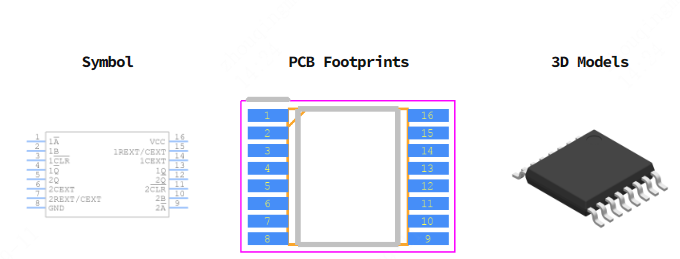

SN74LV123APWR引脚图
