MAX4122EUK+T
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器,1放大器,5 MHz,2 V/µs,2.7V至6.5V,SOT-23,5引脚
- 英文描述Low Power Op Amp,5MHz Rail-Rail,2.7→6.5 V,5-Pin SOT-23 U5+1
- 数据手册MAX4122EUK+T数据手册Datasheet PDF
- 在线购买
MAX4122EUK+T概述
MAX4122EUK+T是一款宽带宽、低功耗、单电源轨至轨I/O运算放大器。它将宽带宽、出色的直流精度与输入和输出端轨至轨®操作相结合。每个放大器仅需650µA电流，可在单电源（+2.7V至+6.5V）或双电源（±1.35V至±3.25V）下工作，共模电压范围超出VEE和VCC 250mV。它们能够驱动250欧姆。其增益带宽产品为5MHz。凭借轨至轨输入共模范围和输出摆幅，这些放大器非常适合低压单电源工作。虽然规定的最低工作电压为2.7V，但这些器件的工作电压通常低至1.8V。此外，低偏移电压和高速度使它们成为精密、低压数据采集系统的理想信号调节级。
每个放大器的静态电流为650µA
200µV失调电压
过驱动输入时无相位反转
在500pF电容负载下保持稳定
单增益稳定
温度范围为-40°C至+85°C
采用5引脚SOT-23封装
每个放大器的静态电流为650µA
200µV失调电压
过驱动输入时无相位反转
在500pF电容负载下保持稳定
单增益稳定
温度范围为-40°C至+85°C
采用5引脚SOT-23封装
MAX4122EUK+T中文参数
| 制造商: | Analog Devices Inc. | 关闭: | No Shutdown |
| 产品种类: | 运算放大器 - 运放 | 最小工作温度: | - 40 ℃ |
| 通道数量: | 1 Channel | 最大工作温度: | + 85 ℃ |
| GBP-增益带宽产品: | 5 MHz | 系列: | MAX4122 |
| SR - 转换速率 : | 2 V/us | 放大器类型: | Low Power Amplifier |
| Vos - 输入偏置电压 : | 1.5 mV | 商标: | Analog Devices / Maxim Integrated |
| Ib - 输入偏流: | 150 nA | 双重电源电压: | +/- 3 V |
| 电源电压-最大: | 6.5 V, +/- 3.25 V | 高度: | 1.1 mm |
| 电源电压-最小: | 2.7 V, +/- 1.35 V | In—输入噪声电流密度: | 0.4 pA/sqrt Hz |
| 工作电源电流: | 650 uA | 长度: | 2.9 mm |
| 每个通道的输出电流: | 50 mA | 最大双重电源电压: | +/- 3.25 V |
| CMRR - 共模抑制比: | 67 dB | 最小双重电源电压: | +/- 1.35 V |
| en - 输入电压噪声密度: | 22 nV/sqrt Hz | 工作电源电压: | 2.7 V to 6.5 V, +/- 1.35 V to +/- 3.25 V |
| 封装 / 箱体: | SOT-23-5 | Pd-功率耗散: | 571 mW |
| 安装风格: | SMD/SMT | PSRR - 电源抑制比: | 78 dB |

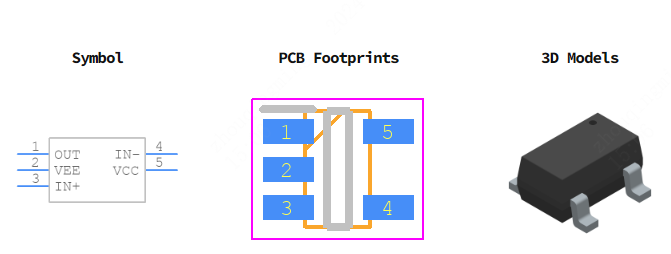

MAX4122EUK+T引脚图
