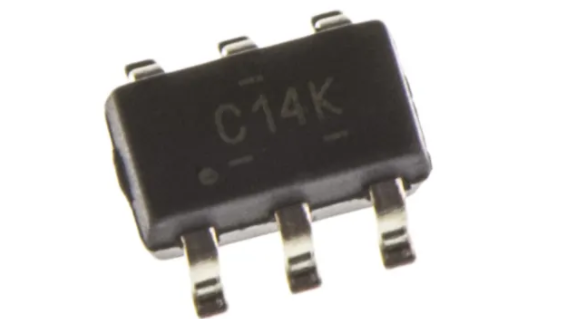

SN74LVC2G14DBVR
- 厂商名称TI德州仪器
- 元件分类门极和反相器
- 中文描述非门，74LVC2G14，1输入，32 mA，1.65 V至5.5 V，SOT-23-6
- 英文描述Inverter Schmitt Trigger 2-Element CMOS 6-Pin SOT-23 T/R
- 数据手册SN74LVC2G14DBVR数据手册Datasheet PDF
- 在线购买
SN74LVC2G14DBVR概述
SN74LVC2G14DBVT是双施密特触发器逆变器。设备执行布尔函数Y=A。该设备用作两个独立的逆变器，但是由于施密特的作用，对于正向（VT+）和负向（VT-）信号，它可能具有不同的输入阈值电平。该器件完全指定用于使用Ioff的部分掉电应用。Ioff电路禁用输出，以防止在断电时损坏流过器件的电流。
±24mA输出驱动电压3.3V
VCC=3.3V（典型值）VOLP时<0.8V（输出接地反弹）
VCC=3.3V时>2V（典型值）VOHV（输出VOH下冲）
输入从最大5.5V下降
在3.3V下的最大tpd为5.4ns
Ioff支持实时插入，部分掉电模式和后驱保护
10?A最大ICC低功耗
闩锁性能超过II类JESD 78的100mA
绿色产品，无Sb/Br
应用
工业
±24mA输出驱动电压3.3V
VCC=3.3V（典型值）VOLP时<0.8V（输出接地反弹）
VCC=3.3V时>2V（典型值）VOHV（输出VOH下冲）
输入从最大5.5V下降
在3.3V下的最大tpd为5.4ns
Ioff支持实时插入，部分掉电模式和后驱保护
10?A最大ICC低功耗
闩锁性能超过II类JESD 78的100mA
绿色产品，无Sb/Br
应用
工业
SN74LVC2G14DBVR中文参数
| 逻辑功能 | 逆变器 | 逻辑系列 | LVC |
| 输入类型 | 施密特触发器 | 尺寸 | 2.9 x 1.6 x 1.15mm |
| 每片芯片元件数目 | 2 | 最低工作温度 | -40 °C |
| 施密特触发器输入 | 是 | 传输延迟测试条件 | 50pF |
| 最长传播延迟时间@最长CL | 4.3 ns @ 5 V, 5.4 ns @ 3.3 V | 高度 | 1.15mm |
| 最大高电平输出电流 | -32mA | 长度 | 2.9mm |
| 最大低电平输出电流 | 32mA | 最大工作电源电压 | 5.5 V |
| 安装类型 | 表面贴装 | 最高工作温度 | +85 °C |
| 封装类型 | SOT-23 | 最小工作电源电压 | 1.65 V |
| 引脚数目 | 6 | 宽度 | 1.6mm |

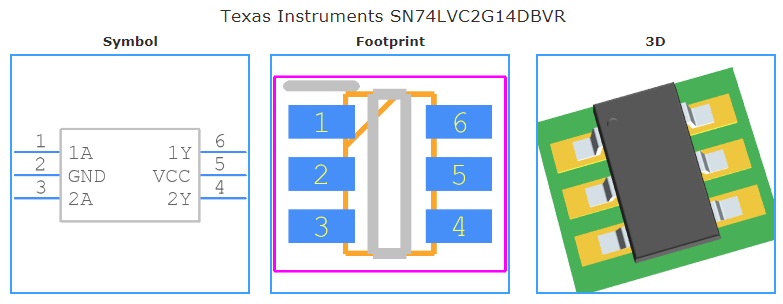

SN74LVC2G14DBVR引脚图
