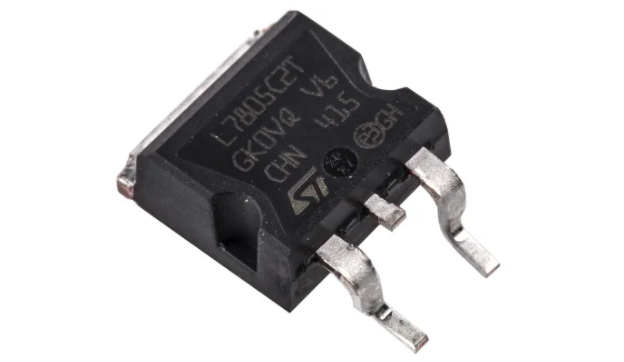

L7805CD2T-TR
- 厂商名称ST意法半导体
- 元件分类线性稳压器LDO
- 中文描述线性稳压器，L78xx系列，输出5V，D2PAK封装，最大输出1.5A，表面贴装
- 英文描述7805-based standard 5V fixed regulator with output current of up to 1.5A and wide temperature operating range of 0°C to 125°C
- 数据手册L7805CD2T-TR数据手册Datasheet PDF
- 在线购买
L7805CD2T-TR概述
正电压稳压器，采用3引脚D2PAK封装，具有5V输出电压和1.5A输出电流
热过载保护，短路保护
输出过渡SOA保护
提供本地卡片规定
消除与单点调节相关的配电问题
内部电流限制，热关断和安全区域保护
2V压降电压（IO=1 A，TJ=25°C）
热过载保护，短路保护
输出过渡SOA保护
提供本地卡片规定
消除与单点调节相关的配电问题
内部电流限制，热关断和安全区域保护
2V压降电压（IO=1 A，TJ=25°C）
L7805CD2T-TR中文参数
| 输出电压 | 5 V | 极性 | 正极 |
| 最大输出电流 | 1.5A | 宽度 | 9.35mm |
| 封装类型 | D2PAK | 系列 | L78xx |
| 输出类型 | 固定 | 典型压差电压@电流 | 2 V @ 1 A |
| 安装类型 | 表面贴装 | 长度 | 10.4mm |
| 最大输入电压 | 35 V | 负荷调节 | 100 mV |
| 引脚数目 | 3 | 线路调节 | 100 mV |
| 最低工作温度 | 0 °C | 静态电流 | 8mA |
| 最高工作温度 | +150 °C | 尺寸 | 10.4 x 9.35 x 4.6mm |
| 输出数目 | 1 | 高度 | 4.6mm |
L7805CD2T-TR引脚图
