AD8138ARZ
- 厂商名称ADI
- 元件分类差分放大器
- 中文描述差分放大器，低失真，1放大器，3.5 mV，1.0045 dB，320 MHz，-40°C，85°C
- 英文描述SP Amp DIFF AMP Single±5.5V/11V 8-Pin SOIC N Tube
- 数据手册AD8138ARZ数据手册Datasheet PDF
- 在线购买
AD8138ARZ概述
AD8138ARZ是一款低失真差分模数转换器驱动器，用于差分信号处理.该产品可用作为单端至差分放大器或差分至差分放大器.采用ADI专有的XFCB双极性工艺制造，-3dB具有320MHz带宽，并提供差分放大器中的最低谐波失真的差分信号.该产品具有独特的内部反馈功能，可提供平衡的输出增益与相位匹配，抑制偶级谐波.内部反馈电路还可以最大限度地减少因外部增益设置电阻不匹配所造成的增益误差.差分输出有助于平衡输入至差分模数转换器，从而最大限度地提高模数转换器的性能.不需要带有高性能模数转换器的变压器，保留了低频和DC信息.
易于使用，单端至差分转换
可调输出共模电压
外部可调增益
快速沉降至0.01％，16ns
快速过载恢复4ns
5nV/√Hz低输入电压噪声
1mV失调电压(典型值)
5V输出90mW低功耗
应用
信号处理，国防，军用与航空
易于使用，单端至差分转换
可调输出共模电压
外部可调增益
快速沉降至0.01％，16ns
快速过载恢复4ns
5nV/√Hz低输入电压噪声
1mV失调电压(典型值)
5V输出90mW低功耗
应用
信号处理，国防，军用与航空
AD8138ARZ中文参数
| 电源类型 | 双，单 | 封装类型 | SOIC |
| 典型单电源电压 | 3 V，5 V，9 V | 引脚数目 | 8 |
| 典型双电源电压 | ±3 V, ±5 V | 轨对轨 | 无 |
| 最大输入偏置电压 | 2.5mV | 最低工作温度 | -40°C |
| 最大输入电阻值 | 6MΩ | 宽度 | 4mm |
| 最大电压增益 | 0.028dB | 长度 | 5mm |
| 最小CMRR | 70dB | 最高工作温度 | +85°C |
| 每片芯片通道数目 | 1 | 高度 | 1.5mm |
| 安装类型 | 表面贴装 | 尺寸 | 5 x 4 x 1.5mm |

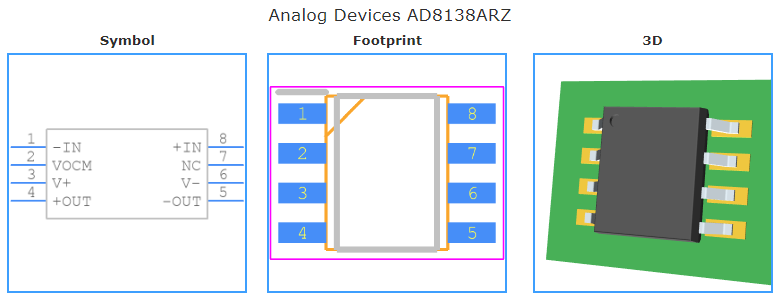

AD8138ARZ引脚图
