AD7689ACPZRL7
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器, 16 bit, 250 kSPS, 差分, 伪差分, S单端, Microwire, QSPI, SPI, 单, 2.3 V
- 英文描述Analog to Digital Converters-ADC 8 ch 250ksps 16bit ADC IC
- 数据手册AD7689ACPZRL7数据手册Datasheet PDF
- 在线购买
AD7689ACPZRL7概述
AD7689是一款8通道、16位、电荷再分配逐次逼近寄存器（SAR）模数转换器（ADC），可在单电源VDD下工作。该器件使用一个简单的串行端口接口（SPI）来写入配置寄存器和接收转换结果。SPI接口使用一个单独的电源VIO，它被设置为主机逻辑电平。功率耗散与吞吐量成正比。它被广泛用于多通道系统监测、电池供电的设备、医疗仪器等应用。ECG/EKG、移动通信。GPS，电力线监测，数据采集，地震数据采集系统，仪器仪表，过程控制等。
单极单端，差分（GND感应）
假双极性，内部温度传感器（TEMP）
通道排序器，可选择1极滤波器，繁忙指示器，无管道延迟，SAR结构
与SPI、MICROWIRE、QSPI和DSP兼容的串行接口
积分非线性最大为±4LSB，在(2.5V/200kSPS)时功率耗散为3.5mW
吞吐量为250kSPS，动态范围为90.5dB
20kHz时SINAD为89dB，20kHz时THD为-97dB
模拟输入范围为0V至VREF，VREF最高可达VDD
单电源工作范围为2.3V至5.5V，1.8V至5.5V逻辑接口
工作温度为-40°C至+85°C，封装样式为20引脚LFCSP
单极单端，差分（GND感应）
假双极性，内部温度传感器（TEMP）
通道排序器，可选择1极滤波器，繁忙指示器，无管道延迟，SAR结构
与SPI、MICROWIRE、QSPI和DSP兼容的串行接口
积分非线性最大为±4LSB，在(2.5V/200kSPS)时功率耗散为3.5mW
吞吐量为250kSPS，动态范围为90.5dB
20kHz时SINAD为89dB，20kHz时THD为-97dB
模拟输入范围为0V至VREF，VREF最高可达VDD
单电源工作范围为2.3V至5.5V，1.8V至5.5V逻辑接口
工作温度为-40°C至+85°C，封装样式为20引脚LFCSP
AD7689ACPZRL7中文参数
| 制造商: | Analog Devices Inc. | 最小工作温度: | - 40 ℃ |
| 产品种类: | 模数转换器 - ADC | 最大工作温度: | + 85 ℃ |
| 系列: | AD7689 | INL - 积分非线性: | +/- 6 LSB |
| 安装风格: | SMD/SMT | 输入电压: | 2.5 V/4.096 V, +/- 1.25 V/+/- 2.048 V |
| 封装 / 箱体: | LFCSP-20 | 湿度敏感性: | Yes |
| 分辨率: | 16 bit | ADC 输入端数量: | 8 Input, 8 Input/4 Input, 4 Input/2 Input |
| 通道数量: | 8 Channel | 转换器数量: | 1 Converter |
| 接口类型: | 3-Wire, QSPI, SPI | 工作电源电压: | 5 V |
| 采样比: | 250 kS/s | Pd-功率耗散: | 19.2 mW |
| 输入类型: | Differential/Pseudo-Differential/Single-Ended | 电源电压-最大: | 5 V |
| 结构: | SAR | 电源电压-最小: | 5 V |
| SNR – 信噪比: | 93.5 dB |

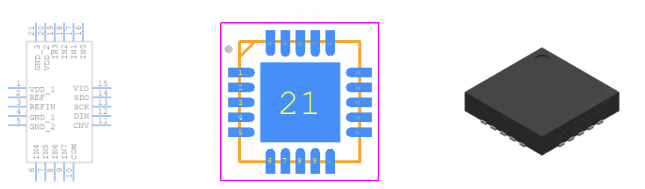

AD7689ACPZRL7引脚图
