AD7674ASTZ
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器-ADC 18-Bit,800kSPSSARADC
- 英文描述AD7674ASTZ,18 bit ADC Differential,SPI,48-Pin LQFP
- 数据手册AD7674ASTZ数据手册Datasheet PDF
- 在线购买
AD7674ASTZ概述
AD7674是一款18位、电荷再分布、逐次近似寄存器（SAR）全差分模数转换器（ADC），采用5V单电源供电。该器件包含一个高速18位采样ADC、一个内部转换时钟、一个内部参考缓冲器、纠错电路以及串行和并行系统接口端口。典型应用包括CT扫描仪、高动态数据采集、检波器和水听器传感器、∑-∆置换（低功耗、多通道）、仪器仪表、频谱分析、医疗仪器。
18位分辨率，无丢失代码
无输送延迟（SAR架构），差分输入范围：±V REF（V REF高达5V）
吞吐量：800KSPS（曲速模式）、666KSPS（正常模式）和570KSPS（脉冲模式）
INL:±2.5LSB（最大值）,在2KHz VREF=4.096V时，动态范围：103dB（典型值）和SINAD:98dB（典型值）
并行（18位、16位或8位总线）和5V/3V串行接口
与SPI/QSPI™/MICROWIRE/DSP兼容
板载基准缓冲器
功率耗散：800KSPS时为114mW（典型值），500KSPS（脉冲）时为78mW（典型值），1KSPS（脉冲）时为160µW
48引脚LQFP封装
工作温度范围:-40到85°C
18位分辨率，无丢失代码
无输送延迟（SAR架构），差分输入范围：±V REF（V REF高达5V）
吞吐量：800KSPS（曲速模式）、666KSPS（正常模式）和570KSPS（脉冲模式）
INL:±2.5LSB（最大值）,在2KHz VREF=4.096V时，动态范围：103dB（典型值）和SINAD:98dB（典型值）
并行（18位、16位或8位总线）和5V/3V串行接口
与SPI/QSPI™/MICROWIRE/DSP兼容
板载基准缓冲器
功率耗散：800KSPS时为114mW（典型值），500KSPS（脉冲）时为78mW（典型值），1KSPS（脉冲）时为160µW
48引脚LQFP封装
工作温度范围:-40到85°C
AD7674ASTZ中文参数
| 制造商: | Analog Devices Inc. | DNL - 微分非线性: | - 1 LSB/1.75 LSB |
| 产品种类: | 模数转换器 - ADC | 增益误差: | +/- 0.048 %FSR |
| 系列: | AD7674 | 高度: | 1.4 mm |
| 安装风格: | SMD/SMT | INL - 积分非线性: | +/- 2.5 LSB |
| 封装 / 箱体: | LQFP-48 | 输入电压: | +/- 4.096 V |
| 分辨率: | 18 bit | 长度: | 7 mm |
| 通道数量: | 1 Channel | 湿度敏感性: | Yes |
| 接口类型: | 3-Wire, Parallel, SPI | ADC 输入端数量: | 1 Input |
| 采样比: | 800 kS/s | 转换器数量: | 1 Converter |
| 输入类型: | Differential | 工作电源电压: | 5 V |
| 结构: | SAR | Pd-功率耗散: | 138 mW |
| SNR – 信噪比: | 101 dB | 功耗: | 126 mW |
| 最小工作温度: | - 40 ℃ | 电源电压-最大: | 5 V |
| 最大工作温度: | + 85 ℃ | 电源电压-最小: | 5 V |

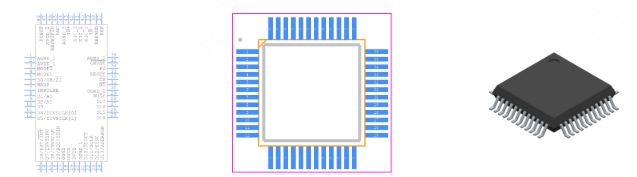

AD7674ASTZ引脚图
