AD7685BCPZRL7
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器,16 bit,250 kSPS,伪差分,Microwire,QSPI,SPI,单,2.3 V
- 英文描述AD7685BCPZRL7,16 bit ADC Differential,Serial,10-Pin LFCSP EP
- 数据手册AD7685BCPZRL7数据手册Datasheet PDF
- 在线购买
AD7685BCPZRL7概述
AD7685是一款电荷重分布逐次逼近、模数转换器（ADC）。它在2.3V至5.5V的单电源VDD下工作。它包含一个低功耗、高速度、内部转换时钟和一个多功能的串行接口端口。该部件还包含一个低噪声、宽带宽、短孔径延迟、跟踪和保持电路。在CNV上升沿，它对0V至REF之间的模拟输入IN+与地感IN-进行采样。参考电压，REF，从外部施加，可以设置为电源电压。它被广泛用于电池供电的设备、医疗仪器、移动通信、个人数字助理（PDA）、数据采集、仪器仪表、过程控制等应用。
吞吐量为250kSPS
菊花链式多个ADC，BUSY指示灯
积分非线性最大为±3LSB，无丢失代码为16位
信噪比（SINAD）在20kHz时为92dB（典型值）
在20kHz时THD为-106dB，待机电流为1nA
伪差分模拟输入范围0V至VREF，VREF最高可达VDD
无输送延迟，1.8V至5V逻辑接口
专用的串行接口与SPI-/QSPI™-/MICROWIRE™-/DSP兼容
在2.5V/100SPS时为1.4μW，在2.5V/100kSPS时为1.35mW，在5V/100kSPS时为4mW
工作温度为-40°C至+85°C，封装样式为10引脚LFCSP-WD
吞吐量为250kSPS
菊花链式多个ADC，BUSY指示灯
积分非线性最大为±3LSB，无丢失代码为16位
信噪比（SINAD）在20kHz时为92dB（典型值）
在20kHz时THD为-106dB，待机电流为1nA
伪差分模拟输入范围0V至VREF，VREF最高可达VDD
无输送延迟，1.8V至5V逻辑接口
专用的串行接口与SPI-/QSPI™-/MICROWIRE™-/DSP兼容
在2.5V/100SPS时为1.4μW，在2.5V/100kSPS时为1.35mW，在5V/100kSPS时为4mW
工作温度为-40°C至+85°C，封装样式为10引脚LFCSP-WD
AD7685BCPZRL7中文参数
| 制造商: | Analog Devices Inc. | 最大工作温度: | + 85 ℃ |
| 产品种类: | 模数转换器 - ADC | DNL - 微分非线性: | +/- 0.7 LSB |
| 系列: | AD7685 | 增益误差: | +/- 30 LSB |
| 安装风格: | SMD/SMT | 高度: | 0.73 mm |
| 封装 / 箱体: | LFCSP-10 | INL - 积分非线性: | +/- 3 LSB |
| 分辨率: | 16 bit | 输入电压: | 5.8 V |
| 通道数量: | 1 Channel | ADC 输入端数量: | 1 Input |
| 接口类型: | 3-Wire, SPI | 转换器数量: | 1 Converter |
| 采样比: | 250 kS/s | 工作电源电压: | 5 V |
| 输入类型: | Differential | Pd-功率耗散: | 15 mW |
| 结构: | SAR | 功耗: | 10 mW |
| SNR – 信噪比: | 93.5 dB | 电源电压-最大: | 5 V |
| 最小工作温度: | - 40 ℃ | 电源电压-最小: | 5 V |

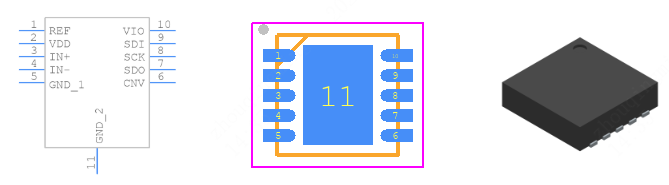

AD7685BCPZRL7引脚图
