AD7655ASTZ
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器,16 bit,500 kSPS,单端,微线，并行，QSPI，串行，SPI,单,4.75 V
- 英文描述AD7655ASTZ,16 bit ADC Serial,48-Pin LQFP
- 数据手册AD7655ASTZ数据手册Datasheet PDF
- 在线购买
AD7655ASTZ概述
AD7655是一款低成本、同步采样、16位、电荷再分配SAR模数转换器，采用5V单电源供电。它包含两个低噪声、宽带宽、可同时采样的跟踪保持放大器、一个高速16位采样模数转换器、一个内部转换时钟、纠错电路以及串行和并行系统接口端口。每个跟踪保持放大器前面都有一个多路复用器，可提供4通道输入ADC。典型应用包括交流电机控制、三相电源控制、4通道数据采集、不间断电源和通信。
4通道、16位分辨率ADC和2个跟踪与保持放大器
吞吐量：500KSPS（正常模式）和444KSPS（脉冲模式）
模拟输入电压范围:0V到5V
无输送延误
并行和串行5V/3V接口
SPI®/QSPI™/MICROWIRE™/DSP兼容
单5V电源供电
功率耗散：120mW（典型值），10KSPS时为2.6mW
引脚与AD7654兼容
48引脚LQFP封装，工作温度范围为-40°C至+85°C
4通道、16位分辨率ADC和2个跟踪与保持放大器
吞吐量：500KSPS（正常模式）和444KSPS（脉冲模式）
模拟输入电压范围:0V到5V
无输送延误
并行和串行5V/3V接口
SPI®/QSPI™/MICROWIRE™/DSP兼容
单5V电源供电
功率耗散：120mW（典型值），10KSPS时为2.6mW
引脚与AD7654兼容
48引脚LQFP封装，工作温度范围为-40°C至+85°C
AD7655ASTZ中文参数
| 制造商: | Analog Devices Inc. | 最小工作温度: | - 40 ℃ |
| 产品种类: | 模数转换器 - ADC | 最大工作温度: | + 85 ℃ |
| RoHS: | 增益误差: | +/- 0.5 %FSR | |
| 系列: | AD7655 | 高度: | 1.4 mm |
| 安装风格: | SMD/SMT | INL - 积分非线性: | +/- 6 LSB |
| 封装 / 箱体: | LQFP-48 | 输入电压: | 5 V |
| 分辨率: | 16 bit | 长度: | 7 mm |
| 通道数量: | 4 Channel | 湿度敏感性: | Yes |
| 接口类型: | 3-Wire, Parallel, QSPI, SPI | ADC 输入端数量: | 4 Input |
| 采样比: | 1 MS/s | 转换器数量: | 1 Converter |
| 输入类型: | Single-Ended | 工作电源电压: | 5 V |
| 结构: | SAR | Pd-功率耗散: | 135 mW |
| 模拟电源电压: | 5 V | 功耗: | 120 mW |
| 数字电源电压: | 5 V | 电源电压-最大: | 5 V |
| SNR – 信噪比: | 86 dB | 电源电压-最小: | 5 V |

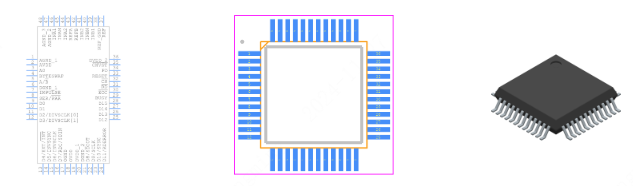

AD7655ASTZ引脚图
