AD7687BRMZ
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器, 16 bit, 250 kSPS, 差分, 3线，4线，Microwire，QSPI，串行，SPI, 单, 2.3 V
- 英文描述AD7687BRMZ,16-Bit Analogue to Digital Converter,Differential,Serial,10-Pin MSOP
- 数据手册AD7687BRMZ数据手册Datasheet PDF
- 在线购买
AD7687BRMZ概述
AD7687是一款16位、电荷再分配、逐次逼近、模数转换器（ADC），采用单电源供电。它包含一个低功耗、高速、16位采样ADC（无缺失码）、一个内部转换时钟和一个多功能串行接口。该器件还包含一个低噪声、宽带宽、短孔径延迟跟踪和保持电路。兼容SPI的串行接口还能够在单个三线总线上串联多个ADC，并通过SDI引脚提供可选的"BUSY"指示灯。典型应用包括电池供电设备、数据采集、仪器仪表、医疗仪器和过程控制。
吞吐量：VDD=4.5V至5.5V时为250KSPS
INL:±0.4LSB（典型值），±1.5LSB最大值(FSR为±23ppm)
动态范围96.5dB，信噪比：20KHz时95.5dB，总谐波失真：20KHz时-118dB
真正的差分模拟输入范围：±VREF，0V至VREF，两个输入端的VREF均可达VDD
单电源2.3V至5V操作，具有1.8V/2.5V/3V/5V逻辑接口
专有的串行接口:SPI/QSPI™/MICROWIRE/DSP兼容
菊花链式多个ADC，BUSY指示灯
功率耗散：2.5V/100KSPS时为1.35mW，5V/100KSPS时为4mW，2.5V/100SPS时为1.4μW
10引脚MSOP封装
工作温度范围:-40°C到+85°C
吞吐量：VDD=4.5V至5.5V时为250KSPS
INL:±0.4LSB（典型值），±1.5LSB最大值(FSR为±23ppm)
动态范围96.5dB，信噪比：20KHz时95.5dB，总谐波失真：20KHz时-118dB
真正的差分模拟输入范围：±VREF，0V至VREF，两个输入端的VREF均可达VDD
单电源2.3V至5V操作，具有1.8V/2.5V/3V/5V逻辑接口
专有的串行接口:SPI/QSPI™/MICROWIRE/DSP兼容
菊花链式多个ADC，BUSY指示灯
功率耗散：2.5V/100KSPS时为1.35mW，5V/100KSPS时为4mW，2.5V/100SPS时为1.4μW
10引脚MSOP封装
工作温度范围:-40°C到+85°C
AD7687BRMZ中文参数
| 制造商: | Analog Devices Inc. | SNR – 信噪比: | 95.5 dB |
| 产品种类: | 模数转换器 - ADC | 最小工作温度: | - 40 ℃ |
| 系列: | AD7687 | 最大工作温度: | + 85 ℃ |
| 安装风格: | SMD/SMT | DNL - 微分非线性: | +/- 1 LSB |
| 封装 / 箱体: | MSOP-10 | 增益误差: | +/- 6 LSB |
| 分辨率: | 16 bit | INL - 积分非线性: | +/- 1.5 LSB |
| 通道数量: | 1 Channel | 输入电压: | +/- 5 V |
| 接口类型: | SPI | ADC 输入端数量: | 1 Input |
| 采样比: | 250 kS/s | 转换器数量: | 1 Converter |
| 输入类型: | Differential | 工作电源电压: | 5 V |
| 结构: | SAR | Pd-功率耗散: | 12.5 mW |
| 模拟电源电压: | 2.3 V to 5.5 V | 电源电压-最大: | 5 V |
| 数字电源电压: | 2.3 V to 5.5 V | 电源电压-最小: | 5 V |

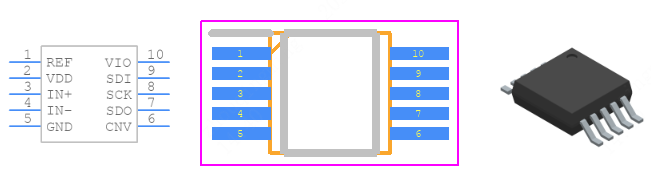

AD7687BRMZ引脚图
