AD7654ASTZ
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器,16 bit,500 kSPS,单端,2线，Microwire，并行，QSPI，串行，SPI,单,4.75 V
- 英文描述AD7654ASTZ, 16 bit ADC Serial, 48-Pin LQFP<span> </span>
- 数据手册AD7654ASTZ数据手册Datasheet PDF
- 在线购买
AD7654ASTZ概述
AD7654是一款低成本、同步采样、双通道、16位、电荷再分配SAR模数转换器，采用5V单电源供电。它包含两个低噪声、宽带宽、可同时采样的跟踪保持放大器、一个高速16位采样ADC、一个内部转换时钟、纠错电路以及串行和并行系统接口端口。每个跟踪保持放大器前面都有一个多路复用器，可提供4通道输入ADC。A0多路复用器控制输入允许选择同时对输入对INA1/INB1（A0=低电平）或INA2/INB2（A0=高电平）进行采样。该器件具有超高采样率模式（正常）和针对低功耗应用的低功耗模式（脉冲），其中低功耗模式的功率与吞吐量成比例。典型应用包括交流电机控制、三相电源控制、4通道数据采集、不间断电源和通信。
双、16位、双通道同步采样ADC
吞吐量：：500KSPS（正常模式）和444KSPS（脉冲模式
INL：最大±3.5 LSB（满量程的±0.0053%）
SNR：100KHz时89dB（典型值），THD：+100KHz时-100dB
模拟输入电压范围:0V到5V
无输送延误
并行和串行5V/3V接口，兼容SPI®/QSPI™/MICROWIRE™/DSP
功率耗散：120mW（典型值），10KSPS时为2.6mW
48引脚LQFP封装
工作温度范围为-40至85°C
双、16位、双通道同步采样ADC
吞吐量：：500KSPS（正常模式）和444KSPS（脉冲模式
INL：最大±3.5 LSB（满量程的±0.0053%）
SNR：100KHz时89dB（典型值），THD：+100KHz时-100dB
模拟输入电压范围:0V到5V
无输送延误
并行和串行5V/3V接口，兼容SPI®/QSPI™/MICROWIRE™/DSP
功率耗散：120mW（典型值），10KSPS时为2.6mW
48引脚LQFP封装
工作温度范围为-40至85°C
AD7654ASTZ中文参数
| 制造商: | Analog Devices Inc. | 最大工作温度: | + 85 ℃ |
| 产品种类: | 模数转换器 - ADC | 增益误差: | +/- 0.5 %FSR |
| 系列: | AD7654 | INL - 积分非线性: | +/- 3.5 LSB |
| 安装风格: | SMD/SMT | 输入电压: | 5 V |
| 封装 / 箱体: | LQFP-48 | 湿度敏感性: | Yes |
| 分辨率: | 16 bit | ADC 输入端数量: | 4 Input |
| 通道数量: | 4 Channel | 转换器数量: | 1 Converter |
| 接口类型: | I2C, Parallel, SPI | 工作电源电压: | 5 V |
| 采样比: | 500 kS/s | Pd-功率耗散: | 135 mW |
| 输入类型: | Single-Ended | 功耗: | 120 mW |
| 结构: | SAR | 电源电压-最大: | 5 V |
| SNR – 信噪比: | 90 dB | 电源电压-最小: | 5 V |
| 最小工作温度: | - 40 ℃ |

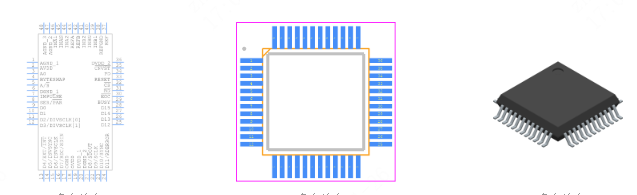

AD7654ASTZ引脚图
