AD7680BRMZ
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器,16 bit,100 kSPS,单端,Microwire,QSPI,SPI,单,2.5 V
- 英文描述Analog Devices AD7680BRMZ,16 bit Serial ADC,,8-Pin MSOP
- 数据手册AD7680BRMZ数据手册Datasheet PDF
- 在线购买
AD7680BRMZ概述
AD7680是一款单极16位、快速、低功耗、逐次逼近型ADC。转换过程和数据采集由CS和串行时钟控制，使该器件能够与微处理器或DSP接口。输入信号在CS的下降沿被采样，转换也在此时启动。该部件没有流水线延时。它采用先进的设计技术，在快速吞吐率下实现非常低的功耗。该部分的基准在内部取自VDD，这使得ADC有最宽的动态输入范围。因此，该部分的模拟输入范围为0V至VDD。转换率由SCLK频率决定。它被广泛用于电池供电系统、个人数字助理、医疗仪器、移动通信、仪器和控制系统、远程数据采集系统、高速调制解调器、光学传感器等应用。
快速吞吐率为100kSPS
指定用于2.5V至5.5V的VDD
在10kHz输入频率时，SNR为86dB
灵活的电源/串行时钟速度管理
无输送延迟，高速串行接口，兼容SPI®/QSPI™/μWire/DSP
待机模式最大为0.5μA，线性误差(LBS)最小为15位
总谐波失真（THD）为-97dB（典型）
在（20个SCLK周期，SCLK=2.5MHz），转换时间为8μs（最大）
工作温度:-40°C到+85°C
封装方式为8引脚迷你小外形封装[MSOP]
快速吞吐率为100kSPS
指定用于2.5V至5.5V的VDD
在10kHz输入频率时，SNR为86dB
灵活的电源/串行时钟速度管理
无输送延迟，高速串行接口，兼容SPI®/QSPI™/μWire/DSP
待机模式最大为0.5μA，线性误差(LBS)最小为15位
总谐波失真（THD）为-97dB（典型）
在（20个SCLK周期，SCLK=2.5MHz），转换时间为8μs（最大）
工作温度:-40°C到+85°C
封装方式为8引脚迷你小外形封装[MSOP]
AD7680BRMZ中文参数
| 制造商: | Analog Devices Inc. | 最大工作温度: | + 85 ℃ |
| 产品种类: | 模数转换器 - ADC | 增益误差: | +/- 0.038 %FSR |
| 系列: | AD7680 | INL - 积分非线性: | +/- 4 LSB |
| 封装 / 箱体: | MSOP-8 | 输入电压: | 5.5 V |
| 分辨率: | 16 bit | ADC 输入端数量: | 1 Input |
| 通道数量: | 1 Channel | 转换器数量: | 1 Converter |
| 接口类型: | 3-Wire, QSPI, SPI | 工作电源电压: | 5 V |
| 采样比: | 100 kS/s | Pd-功率耗散: | 26.4 mW |
| 输入类型: | Single-Ended | 产品类型: | ADCs - Analog to Digital Converters |
| 结构: | SAR | 参考类型: | External |
| SNR – 信噪比: | 86 dB | 电源电压-最大: | 5 V |
| 最小工作温度: | - 40 ℃ | 电源电压-最小: | 5 V |

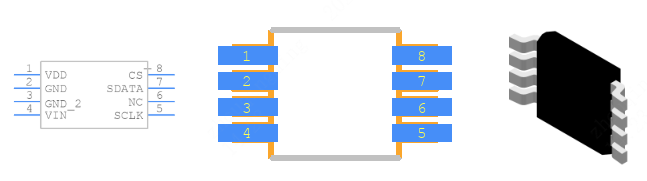

AD7680BRMZ引脚图
