ADG1419BRMZ-REEL7
- 厂商名称ADI
- 元件分类模拟开关
- 中文描述模拟开关,1通道,SPDT,MSOP-8
- 英文描述Analog Switch ICs 2:1 135MHz 2.1 Ohm iCMOS SPDT
- 数据手册ADG1419BRMZ-REEL7数据手册Datasheet PDF
- 在线购买
ADG1419BRMZ-REEL7概述
ADG1419是一款单片式iCMOS®器件，包含一个单刀双掷（SPDT）开关。工业CMOS（iCMOS）模块化制造工艺结合了高电压、互补金属氧化物半导体（CMOS）和双极技术。每个开关在开启时都能在两个方向上同样导电，并具有延伸至电源的输入信号范围。在关断状态下，信号电平直到电源被阻断。该器件表现出先断后续的开关动作，可用于多路复用器应用。在整个模拟输入范围内，导通电阻曲线非常平坦，确保在切换音频信号时具有出色的线性度和低失真。它被广泛用于自动测试设备、数据采集系统、电池供电系统、继电器替换、采样和保持系统、音频信号路由、视频信号路由、通信系统等应用。
导通电阻为2.1 ohm（典型值）
导通电阻平坦度为0.3ohm（最大）
在（±15V双电源）下，连续电流最大为215mA
在±12V、±15V、±5V时完全指定
无需VL电源
3V逻辑兼容输入
轨至轨运行
135MHz（典型值）-3dB带宽
工作温度:-40°C到+125°C
封装方式为8引脚迷你小外形封装[MSOP]
导通电阻为2.1 ohm（典型值）
导通电阻平坦度为0.3ohm（最大）
在（±15V双电源）下，连续电流最大为215mA
在±12V、±15V、±5V时完全指定
无需VL电源
3V逻辑兼容输入
轨至轨运行
135MHz（典型值）-3dB带宽
工作温度:-40°C到+125°C
封装方式为8引脚迷你小外形封装[MSOP]
ADG1419BRMZ-REEL7中文参数
| 制造商: | Analog Devices Inc. | 最大双重电源电压: | +/- 16.5 V |
| 产品种类: | 模拟开关 IC | 运行时间—最大值: | 110 ns |
| 安装风格: | SMD/SMT | 空闲时间—最大值: | 140 ns |
| 封装 / 箱体: | MSOP-8 | 最小工作温度: | - 40 ℃ |
| 通道数量: | 1 Channel | 最大工作温度: | + 125 ℃ |
| 配置: | 1 x SPDT | 系列: | ADG1419 |
| 导通电阻—最大值: | 2.4 Ohms | Pd-功率耗散: | 2 mW |
| 电源电压-最小: | 5 V | 电源电流—最大值: | 95 uA |
| 电源电压-最大: | 16.5 V | 电源类型: | Single Supply, Dual Supply |
| 最小双重电源电压: | +/- 4.5 V | 开关直流: | 215 mA |

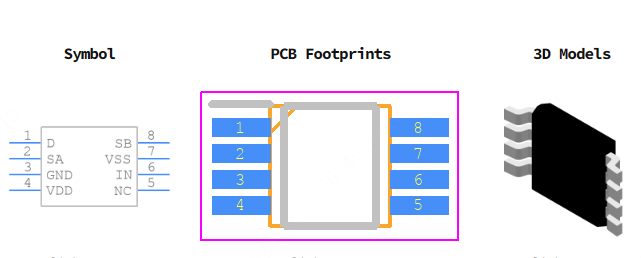

ADG1419BRMZ-REEL7引脚图
