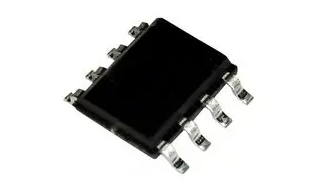

AD706ARZ
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器,2放大器,800 kHz,0.15 V/µs,±2V至±18V,NSOIC,8引脚
- 英文描述Dual Picoampere Input Current Bipolar Op Amp
- 数据手册AD706ARZ数据手册Datasheet PDF
- 在线购买
AD706ARZ概述
AD706是一款双通道、低功耗、双极性运算放大器，具有JFET放大器的低输入偏置电流，但IB随温度变化的漂移显著降低。它利用superbeta双极输入晶体管实现了皮安培的输入偏置电流水平（在室温下类似于FET输入放大器），而其IB在125°C时通常增加5（不像JFET放大器，在125°C时IB每10°C增加一倍，增加1000）。它还实现了精密双极输入放大器的微伏失调电压和低噪声特性。它是12位和14位数据采集系统中的低频有源滤波器、精密仪器和高质量积分器的最佳选择。它被广泛用于低频有源滤波器、精密仪器、精密积分器等应用中。
良好的DC精度
失调电压最大为100V
失调漂移最大为1.5V/C
输入偏置电流：最大200pA
在（0.1Hz至10Hz）时，电压噪音为0.5V p-p
电源电流为750A
适用于当今的高密度板
工作温度范围:-40°C到+85°C
封装方式为8引脚SOIC-N
良好的DC精度
失调电压最大为100V
失调漂移最大为1.5V/C
输入偏置电流：最大200pA
在（0.1Hz至10Hz）时，电压噪音为0.5V p-p
电源电流为750A
适用于当今的高密度板
工作温度范围:-40°C到+85°C
封装方式为8引脚SOIC-N
AD706ARZ中文参数
| 制造商: | Analog Devices Inc. | 封装 / 箱体: | SOIC-8 |
| 产品种类: | 精密放大器 | 安装风格: | SMD/SMT |
| 通道数量: | 2 Channel | 关闭: | No Shutdown |
| GBP-增益带宽产品: | 800 kHz | 最小工作温度: | - 40 ℃ |
| SR - 转换速率 : | 150 mV/us | 最大工作温度: | + 85 ℃ |
| Vos - 输入偏置电压 : | 100 uV | 系列: | AD706 |
| Ib - 输入偏流: | 500 pA | 双重电源电压: | +/- 15 V |
| 电源电压-最大: | 18 V, +/- 18 V | 输入电压范围—最大: | 14 V |
| 电源电压-最小: | 2 V, +/- 2 V | 最大双重电源电压: | +/- 18 V |
| 工作电源电流: | 800 uA | 最小双重电源电压: | +/- 2 V |
| 每个通道的输出电流: | 15 mA | 工作电源电压: | 2 V to 18 V |
| CMRR - 共模抑制比: | 132 dB | Pd-功率耗散: | 650 mW |
| en - 输入电压噪声密度: | 17 nV/sqrt Hz | PSRR - 电源抑制比: | 106 dB |

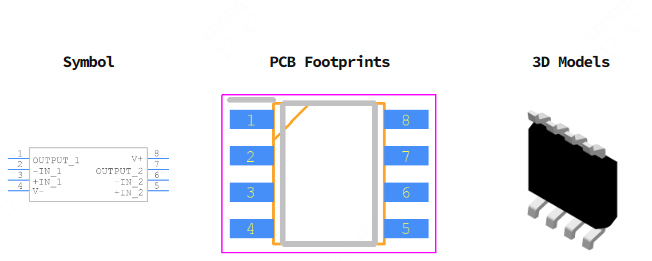

AD706ARZ引脚图
