AD8236ARMZ
- 厂商名称ADI
- 元件分类仪表放大器
- 中文描述仪器放大器,1放大器,3.5 mV,0.011 V/µs,23 kHz,1.8V至5.5V,MSOP
- 英文描述Instrumentation Amplifiers 40uA Micro Power In Amp
- 数据手册AD8236ARMZ数据手册Datasheet PDF
- 在线购买
AD8236ARMZ概述
AD8236是业内功耗最低的仪表放大器。它具有轨至轨输出，可在低至1.8V的电压下工作。典型应用包括医疗仪器、低压侧电流检测和便携式设备。
40μA电源电流（最大值）的低功耗
低输入电流：1pA输入偏置电流和0.5pA输入偏移电流
高CMRR：110dB CMRR，G=100
节省空间的封装
零输入交叉失真
轨至轨输入和输出
使用单电阻器设置增益
工作电压为1.8V至5.5V
8引线MSOP封装
工作温度范围为-40°C至125°C
40μA电源电流（最大值）的低功耗
低输入电流：1pA输入偏置电流和0.5pA输入偏移电流
高CMRR：110dB CMRR，G=100
节省空间的封装
零输入交叉失真
轨至轨输入和输出
使用单电阻器设置增益
工作电压为1.8V至5.5V
8引线MSOP封装
工作温度范围为-40°C至125°C
AD8236ARMZ中文参数
| 制造商: | Analog Devices Inc. | 工作电源电流: | 30 uA |
| 产品种类: | 仪表放大器 | 最小工作温度: | - 40 ℃ |
| 系列: | AD8236 | 最大工作温度: | + 125 ℃ |
| 通道数量: | 1 Channel | 封装 / 箱体: | MSOP-8 |
| 3dB带宽: | 23 kHz | 带宽: | 23 kHz |
| SR - 转换速率 : | 11 mV/us | 增益V/V: | 5 V/V to 200 V/V |
| CMRR - 共模抑制比: | 100 dB | 最大输入电阻: | 440 GOhms |
| Ib - 输入偏流: | 10 pA | 工作电源电压: | 1.8 V to 5.5 V |
| Vos - 输入偏置电压 : | 3.5 mV | PSRR - 电源抑制比: | 130 dB |
| 电源电压-最大: | 5.5 V | Vcm - 共模电压: | 1.8 V to 5.5 V |
| 电源电压-最小: | 1.8 V | 电压增益 dB: | 46.02 dB |

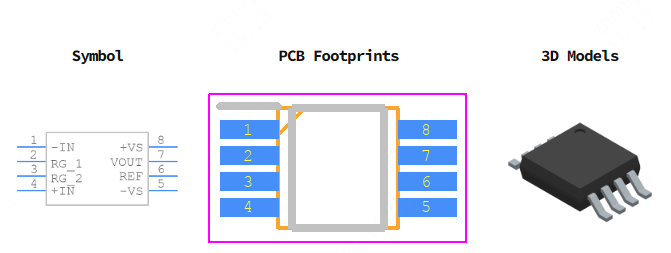

AD8236ARMZ引脚图
