OP496GSZ
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述<span>运算放大器, 4 放大器, 450 kHz, 0.3 V/µs, 3V 至 12V, NSOIC, 14 引脚</span>
- 英文描述Op Amps MICROPOWER RAIL-RAIL INPUT&OUTPUT OP AMP
- 数据手册OP496GSZ数据手册Datasheet PDF
- 在线购买
OP496GSZ概述
OP496是一个四通道、微功率RRIO、CBCMOS运算放大器。它具有微功耗操作和轨至轨输入和输出范围。极低的功率要求和从3V到12V的保证操作，使该放大器完全适合监测电池使用情况和控制电池充电。其动态性能，包括26nV/√Hz的电压噪声密度，推荐其用于电池供电的音频应用。它被广泛用于电池监测、传感器调节器、便携式电源控制和便携式仪器等应用中。
每个放大器的电源电流为60µA
增益带宽为450kHz
3V到12V单电源供电
低失调电压最大为300µV
高开环增益为1000V/mV
单位增益稳定，无相位反转
在(RL=100Kohm)时，压摆率为0.3V/µs（典型值）
在（-40°C≤TA≤+125°C）时，输入偏置电流为±10nA（典型值）
工作温度范围:-40°C到+85°C（环境温度）-
封装方式为14引脚SOIC-N
每个放大器的电源电流为60µA
增益带宽为450kHz
3V到12V单电源供电
低失调电压最大为300µV
高开环增益为1000V/mV
单位增益稳定，无相位反转
在(RL=100Kohm)时，压摆率为0.3V/µs（典型值）
在（-40°C≤TA≤+125°C）时，输入偏置电流为±10nA（典型值）
工作温度范围:-40°C到+85°C（环境温度）-
封装方式为14引脚SOIC-N
OP496GSZ中文参数
| 制造商: | Analog Devices Inc. | CMRR - 共模抑制比: | 65 dB |
| 产品种类: | 运算放大器 - 运放 | en - 输入电压噪声密度: | 26 nV/sqrt Hz |
| 通道数量: | 4 Channel | 封装 / 箱体: | SOIC-14 |
| GBP-增益带宽产品: | 450 kHz | 安装风格: | SMD/SMT |
| SR - 转换速率 : | 300 mV/us | 关闭: | No Shutdown |
| Vos - 输入偏置电压 : | 300 uV | 最小工作温度: | - 40 ℃ |
| Ib - 输入偏流: | 50 nA | 最大工作温度: | + 125 ℃ |
| 电源电压-最大: | 12 V | 系列: | OP496 |
| 电源电压-最小: | 3 V | In—输入噪声电流密度: | 0.19 pA/sqrt Hz |
| 工作电源电流: | 240 uA | 工作电源电压: | 5 V, 9 V |
| 每个通道的输出电流: | 4 mA | PSRR - 电源抑制比: | 85 dB |

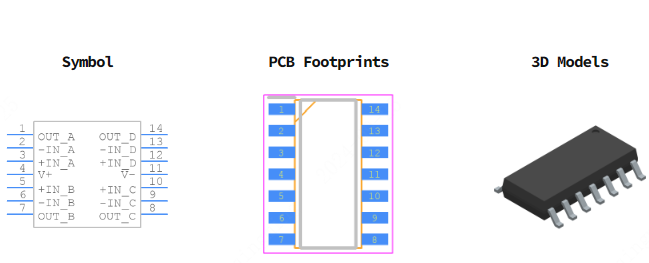

OP496GSZ引脚图
