ADE1202ACCZ
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器,8 bit,100 kSPS,差分,SPI,单,2.97 V
- 英文描述Analog to Digital Converters-ADC 2Ch Isolated Programable Binary Input IC
- 数据手册ADE1202ACCZ数据手册Datasheet PDF
- 在线购买
ADE1202ACCZ概述
ADE1202是一款双通道、可配置、隔离式数字输入监控解决方案，适用于能源传输和分配应用。ADE1202通过串行端口接口(SPI)进行配置，对数字输入（也称为二进制输入或触点输入）进行隔离测量。ADE1202 DOUTx引脚上的数字输出信号反映了用户配置信号调节后的输入信号状态。SPI协议支持寻址，允许多达八个器件共享一个4线SPI端口。可编程润湿电流和稳健的应用电路使该器件能够满足严格的系统级电磁兼容性（EMC）要求。应用范围包括能源传输和分配、多功能继电器保护、变电站电池监控、配电室或变电站联锁、合并单元、断路器状态指示、远程终端单元、楼宇自动化。
双通道、可配置、隔离式数字输入，可编程跳闸阈值
片上消抖滤波器，片上数据和电源隔离
应用电路监控10伏直流至300伏直流的宽电压范围
负直流保护，可编程润湿电流
安全和监管认证，UL认证，1分钟3750Vrms电压，符合UL 1577标准
CSA组件验收通知#5A（待定），CSA 61010-1：300Vrms
EMC功能强大的解决方案支持继电保护系统级要求
ADC样品可用于系统诊断。
20引线LGA封装，工作温度范围为-40°C至+125°C
双通道、可配置、隔离式数字输入，可编程跳闸阈值
片上消抖滤波器，片上数据和电源隔离
应用电路监控10伏直流至300伏直流的宽电压范围
负直流保护，可编程润湿电流
安全和监管认证，UL认证，1分钟3750Vrms电压，符合UL 1577标准
CSA组件验收通知#5A（待定），CSA 61010-1：300Vrms
EMC功能强大的解决方案支持继电保护系统级要求
ADC样品可用于系统诊断。
20引线LGA封装，工作温度范围为-40°C至+125°C
ADE1202ACCZ中文参数
| 制造商: | Analog Devices Inc. | 结构: | SAR |
| 产品种类: | 模数转换器 - ADC | 模拟电源电压: | 2.97 V to 3.63 V |
| 安装风格: | SMD/SMT | 数字电源电压: | 2.97 V to 3.63 V |
| 分辨率: | 8 bit | SNR – 信噪比: | 48 dB |
| 通道数量: | 2 Channel | 最小工作温度: | - 40 ℃ |
| 接口类型: | SPI | 最大工作温度: | + 125 ℃ |
| 采样比: | 100 kS/s | 湿度敏感性: | Yes |
| 输入类型: | Single-Ended |

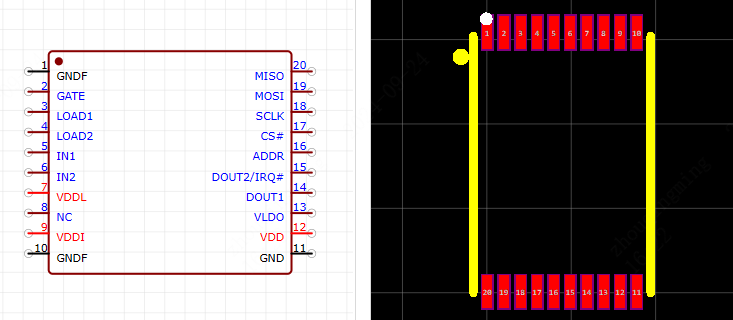

ADE1202ACCZ引脚图
