AD8223ARZ
- 厂商名称ADI
- 元件分类仪表放大器
- 中文描述仪器放大器,1放大器,250µV,0.3 V/µs,200 kHz,±2V至±12V,3V至24V,NSOIC
- 英文描述Instrumention Amplifier,0.25mV Offset,80dB CMRR,Rail-Rail Output,5 to 18V,8-Pin SOIC
- 数据手册AD8223ARZ数据手册Datasheet PDF
- 在线购买
AD8223ARZ概述
AD8223是一款集成的单电源仪表放大器。它在3V至24V的单电源上提供轨至轨的输出摆动。它的输入共模范围很宽，可以放大低于地面150mV共模电压的信号。该放大器经过优化，可在单电源下工作，而在±2V至±12V的双电源下工作时，它仍然具有出色的性能。轨至轨输出级在低电源电压下工作时，最大限度地扩大了动态范围。该放大器取代了分立仪表放大器的设计，在最小的空间内提供了卓越的线性度、温度稳定性和可靠性。它被广泛用于低功率医疗仪器、传感器接口、热电偶放大器、工业过程控制、差分放大器、低功率数据采集等应用。
增益设置为1个电阻，增益=5V至1000V
输入偏置电流：25nA（最大）
电压噪声为30nV/√Hz，RTI噪声为1kHz
电源电流范围最大为500μA
在（TA=25°C，-VS=0V，+VS=+5V，和RL=10Kohm至2.5V）时，压摆率为0.2V/μs
在(G=5，步长=3.5V)下，达到0.01%的沉降时间为18μs。
工作温度范围:-40°C到+85°C
封装方式为8引脚SOIC-N
增益设置为1个电阻，增益=5V至1000V
输入偏置电流：25nA（最大）
电压噪声为30nV/√Hz，RTI噪声为1kHz
电源电流范围最大为500μA
在（TA=25°C，-VS=0V，+VS=+5V，和RL=10Kohm至2.5V）时，压摆率为0.2V/μs
在(G=5，步长=3.5V)下，达到0.01%的沉降时间为18μs。
工作温度范围:-40°C到+85°C
封装方式为8引脚SOIC-N
AD8223ARZ中文参数
| 制造商: | Analog Devices Inc. | 最小工作温度: | - 40 ℃ |
| 产品种类: | 仪表放大器 | 最大工作温度: | + 85 ℃ |
| 系列: | AD8223 | 封装 / 箱体: | SOIC-8 |
| 通道数量: | 1 Channel | 带宽: | 125 kHz |
| 3dB带宽: | 200 kHz | 双重电源电压: | 2 V to 12 V |
| SR - 转换速率 : | 200 mV/us | 增益V/V: | 5 V/V to 1000 V/V |
| CMRR - 共模抑制比: | 90 dB | 最大输入电阻: | 2 GOhms |
| Ib - 输入偏流: | 25 nA | 工作电源电压: | 3 V to 24 V |
| Vos - 输入偏置电压 : | 250 uV | Pd-功率耗散: | 650 mW |
| 电源电压-最大: | 24 V | PSRR - 电源抑制比: | 90 dB |
| 电源电压-最小: | 3 V | Vcm - 共模电压: | 3 V to 24 V |
| 工作电源电流: | 350 uA | 电压增益 dB: | 60 dB |

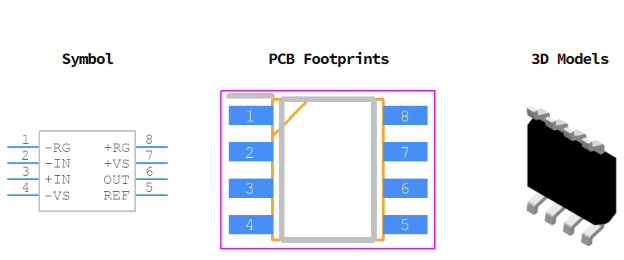

AD8223ARZ引脚图
