OP42GPZ
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器,1放大器,10 MHz,50 V/µs,±8V至±20V,DIP,8引脚
- 英文描述<span><span> </span>OP42GPZ, Operational Amplifier 10MHz, 8-Pin PDIP</span>
- 数据手册OP42GPZ数据手册Datasheet PDF
- 在线购买
OP42GPZ概述
OP-42是一款快速精密JFET输入运算放大器。OP-42的速度与OP-17相似，但具有对称的压摆率，并对统一增益工作进行了内部补偿。单位增益稳定性、宽全功率带宽和快速设置时间使该运算放大器成为快速数模转换器的理想输出放大器。
失调电压：最大5mV
输入偏置电流最大为250pA（VCM=0C，TJ=25°C）
输入失调电流最大为50pA（VCM=0C，TJ=25°C）
VCM=11V时CMRR为92dB（典型值），VS=±10V至±20V时PSRR为12μV/V（典型值）
在RL=10Kohm时，大信号电压增益为900V/mV
50V/μs典型压摆率
增益带宽积:10MHz（典型值）
1.2μS最大沉降时间
8引脚DIP封装
工作温度范围-40至85°C
失调电压：最大5mV
输入偏置电流最大为250pA（VCM=0C，TJ=25°C）
输入失调电流最大为50pA（VCM=0C，TJ=25°C）
VCM=11V时CMRR为92dB（典型值），VS=±10V至±20V时PSRR为12μV/V（典型值）
在RL=10Kohm时，大信号电压增益为900V/mV
50V/μs典型压摆率
增益带宽积:10MHz（典型值）
1.2μS最大沉降时间
8引脚DIP封装
工作温度范围-40至85°C
OP42GPZ中文参数
| 制造商: | Analog Devices Inc. | en - 输入电压噪声密度: | 38 nV/sqrt Hz |
| 产品种类: | 精密放大器 | 封装 / 箱体: | PDIP-8 |
| 通道数量: | 1 Channel | 关闭: | No Shutdown |
| GBP-增益带宽产品: | 10 MHz | 最小工作温度: | - 40 ℃ |
| SR - 转换速率 : | 50 V/us | 最大工作温度: | + 85 ℃ |
| Vos - 输入偏置电压 : | 5 mV | 系列: | OP42 |
| Ib - 输入偏流: | 130 pA | 放大器类型: | High Speed Amplifiers |
| 电源电压-最大: | +/- 20 V | 双重电源电压: | +/- 8 V to +/- 20 V |
| 电源电压-最小: | +/- 8 V | In—输入噪声电流密度: | 0.007 pA/sqrt Hz |
| 工作电源电流: | 6.5 mA | 最大双重电源电压: | +/- 20 V |
| 每个通道的输出电流: | 60 mA | 最小双重电源电压: | +/- 8 V |
| CMRR - 共模抑制比: | 80 dB | 工作电源电压: | +/- 15 V |

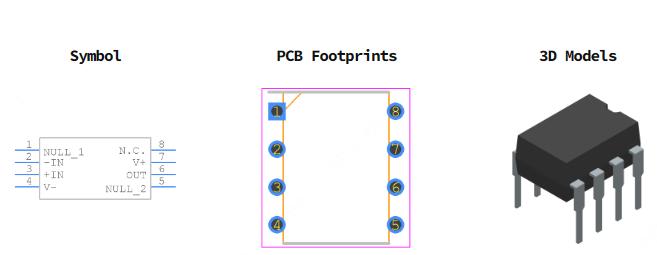

OP42GPZ引脚图
