AD8022ARZ
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器,2放大器,130 MHz,50 V/µs,±4.5V至±13V,NSOIC,8引脚
- 英文描述High Speed Operational Amplifiers SOIC DUAL HIGH SPEED LOW NOISE OP AMP
- 数据手册AD8022ARZ数据手册Datasheet PDF
- 在线购买
AD8022ARZ概述
AD8022是一个双通道、高速、低噪声运算放大器。这款双路放大器提供宽带、低失真性能，在驱动电容性负载时具有优化的高输出电流的稳定性。该器件采用ADI公司的高压一代XFCB双极工艺制造，可在广泛的电源电压范围内工作。在xDSL线路接口电路中，该器件的运算放大器可被配置为来自线路变压器的差分接收器，或作为独立的有源滤波器。它被广泛用于ADSL、VDSL、HDSL和专有xDSL系统的接收器、低噪声仪器前端、超声波前置放大器、有源滤波器、16位ADC缓冲器等应用。
静态电流为4mA/Amp（典型值）
在100kHz时，电压噪声为2.5nV/√Hz（典型值）
电流噪声为1.2pA/√Hz（典型值），工作电压范围为+4.5V至±13V
在（144kHz至1.1MHz）时，多音输入功率比为-66dBc（典型值）
在（VOUT=50mV p-p）时，-3dB带宽为130MHz（典型值）
在（VOUT=2V p-p）时，沉降时间至0.1%为68ns（典型值）
在（VOUT=2V p-p,G=+2）时，压摆率为50V/μs（典型值）
低失调电压为1.5mV（典型）
工作温度:-40°C到+85°C
封装方式为8引脚SOIC-N
静态电流为4mA/Amp（典型值）
在100kHz时，电压噪声为2.5nV/√Hz（典型值）
电流噪声为1.2pA/√Hz（典型值），工作电压范围为+4.5V至±13V
在（144kHz至1.1MHz）时，多音输入功率比为-66dBc（典型值）
在（VOUT=50mV p-p）时，-3dB带宽为130MHz（典型值）
在（VOUT=2V p-p）时，沉降时间至0.1%为68ns（典型值）
在（VOUT=2V p-p,G=+2）时，压摆率为50V/μs（典型值）
低失调电压为1.5mV（典型）
工作温度:-40°C到+85°C
封装方式为8引脚SOIC-N
AD8022ARZ中文参数
| 制造商: | Analog Devices Inc. | 电源电压-最小: | 4.5 V |
| 产品种类: | 高速运算放大器 | 工作电源电流: | 4 mA |
| 系列: | AD8022 | 最小工作温度: | - 40 ℃ |
| 通道数量: | 2 Channel | 最大工作温度: | + 85 ℃ |
| GBP-增益带宽产品: | 100 MHz | 封装 / 箱体: | SOIC-8 |
| SR - 转换速率 : | 50 V/us | 双重电源电压: | 12 V |
| 电压增益 dB: | 72 dB | 最大双重电源电压: | 12 V |
| CMRR - 共模抑制比: | 98 dB | 最小双重电源电压: | - 12 V |
| 每个通道的输出电流: | 55 mA | 工作电源电压: | 4.5 V to 13 V |
| Ib - 输入偏流: | 7.5 uA | Pd-功率耗散: | 1.6 W |
| Vos - 输入偏置电压 : | 1.5 mV | PSRR - 电源抑制比: | 86 dB |
| 电源电压-最大: | 26 V |

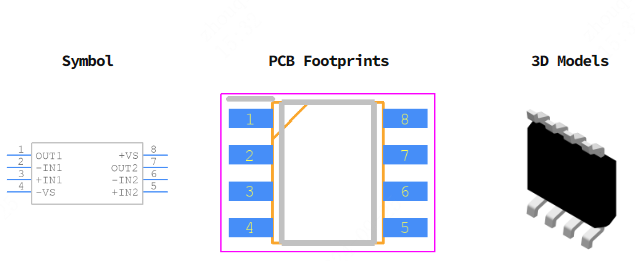

AD8022ARZ引脚图
