ADP3654ARDZ
- 厂商名称ADI
- 元件分类栅极驱动器
- 中文描述栅极驱动器, 2 放大器, 低压侧, MOSFET, 8 引脚, NSOIC-EP
- 英文描述IC MOSFET DVR 4A DUAL HS 8SOIC
- 数据手册ADP3654ARDZ数据手册Datasheet PDF
- 在线购买
ADP3654ARDZ概述
ADP3654是一款高电流和双高速驱动器，能够驱动两个独立的N沟道功率MOSFET。该驱动器使用行业标准的基底面，但增加了高速开关性能。宽输入电压范围使该驱动器能够与模拟和数字PWM控制器兼容。数字电源控制器由低压电源供电，而驱动器则由较高电压电源供电。该器件驱动器增加了欠压锁定和迟滞功能，当与低压数字控制器一起使用时，可以安全地启动和关闭高电压电源。它被广泛用于交流-直流开关电源、直流-直流电源、同步整流、电机驱动等应用中。
高电流驱动能力
3.3V兼容输入
在2.2nF负载下的10ns典型上升时间和下降时间
通道之间的传播延迟相匹配
快速传播延迟，UVLO选项为4.5V
电源电压:4.5V到18V
可并行的双输出
峰值拉电流为4A
电源电流为1.2mA，工作温度为-40℃至+125℃
封装方式为8引脚标准小外形封装(SOIC-N-EP)
高电流驱动能力
3.3V兼容输入
在2.2nF负载下的10ns典型上升时间和下降时间
通道之间的传播延迟相匹配
快速传播延迟，UVLO选项为4.5V
电源电压:4.5V到18V
可并行的双输出
峰值拉电流为4A
电源电流为1.2mA，工作温度为-40℃至+125℃
封装方式为8引脚标准小外形封装(SOIC-N-EP)
ADP3654ARDZ中文参数
| 制造商: | Analog Devices Inc. | 电源电压-最小: | 4.5 V |
| 产品种类: | 栅极驱动器 | 电源电压-最大: | 18 V |
| 产品: | MOSFET Gate Drivers | 上升时间: | 14 ns |
| 类型: | Low-Side | 最小工作温度: | - 40 ℃ |
| 安装风格: | SMD/SMT | 最大工作温度: | + 125 ℃ |
| 封装 / 箱体: | SOIC-8 | 系列: | ADP3654 |
| 输出电流: | 4 A | 工作电源电压: | 4.15 V to 18 V |

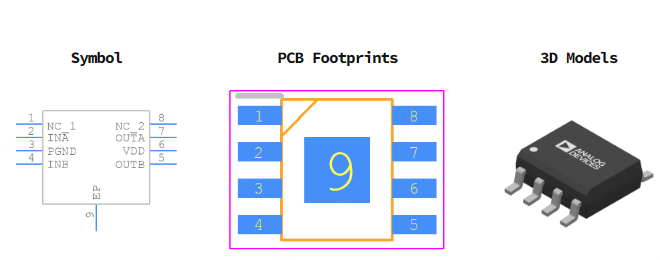

ADP3654ARDZ引脚图
