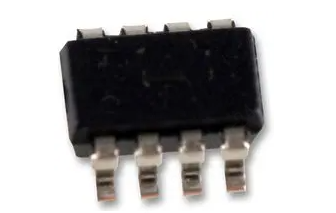

AD5227BUJZ10-R2
- 厂商名称ADI
- 元件分类数字电位器
- 中文描述易失性数字电位器, 10 kohm, 单, 3线, 串行, 线性, ± 20%, 2.7 V
- 英文描述64-Position Digital Up/Down Control Potentiometer
- 数据手册AD5227BUJZ10-R2数据手册Datasheet PDF
- 在线购买
AD5227BUJZ10-R2概述
AD5227是一款64级的升压/降压控制数字电位器。该器件执行的电子调节功能与5V电位器或可变电阻器相同。这在上电时预设为中值。当CS被启用时，该器件在每个时钟脉冲下改变步长。该接口很简单，可由任何主机控制器、离散逻辑、或用旋转编码器或按钮手动激活。它的64级分辨率、小尺寸和简单的接口使它能够取代机械电位器和微调器，分辨率通常提高6倍，具有固态可靠性和设计布局的灵活性，从而为最终用户的系统节省大量成本。典型的应用是机械电位器和微调器的替代，LCD背光、对比度和亮度控制，便携式电子产品的电平调整，可编程电源，数字微调器的替代，自动闭环控制。
简单的三线制上/下接口允许手动开关或高速数字控制
中等规模的预设，芯片选择使多器件操作成为可能
电阻器差分非线性范围为-0.5至0.5LSB（RWB，VDD=3 V±10%或5 V±10%）
电源范围从2.7到5.5V（VDD=3V±10%或5V±10%，-40℃TA+105℃）
电源电流最大为3μA（VIH=5V或VIL=0V，VDD=3V±10%或5V±10%，-40℃TA+105℃）
带宽（-3dB）为460KHz（典型值，RAB=10Kohm，中值，VDD=3 V±10%/5V±10%，-40 TA+105°C)
电阻器噪声电压为14nV/√Hz（典型值，RWB=5Kohm，f=1KHz，VDD=3V±10%或5V±10%，-40 TA+105℃）
8引脚TSOT封装
温度额定范围:-40°C到+105°C
简单的三线制上/下接口允许手动开关或高速数字控制
中等规模的预设，芯片选择使多器件操作成为可能
电阻器差分非线性范围为-0.5至0.5LSB（RWB，VDD=3 V±10%或5 V±10%）
电源范围从2.7到5.5V（VDD=3V±10%或5V±10%，-40℃TA+105℃）
电源电流最大为3μA（VIH=5V或VIL=0V，VDD=3V±10%或5V±10%，-40℃TA+105℃）
带宽（-3dB）为460KHz（典型值，RAB=10Kohm，中值，VDD=3 V±10%/5V±10%，-40 TA+105°C)
电阻器噪声电压为14nV/√Hz（典型值，RWB=5Kohm，f=1KHz，VDD=3V±10%或5V±10%，-40 TA+105℃）
8引脚TSOT封装
温度额定范围:-40°C到+105°C
AD5227BUJZ10-R2中文参数
| 制造商: | Analog Devices Inc. | 数字接口: | Up/Down |
| 产品种类: | 数字电位计 IC | 工作电源电压: | 2.7 V |
| 系列: | AD5227 | 工作电源电流: | 400 nA |
| 电阻: | 10 kOhms | 最小工作温度: | - 40 ℃ |
| 温度系数: | 35 PPM / C | 最大工作温度: | + 105 ℃ |
| 容差: | 0.2 | 封装 / 箱体: | TSOT-8 |
| POT 数量: | Single | 电源类型: | Single |
| 每 POT 分接头: | 64 Tap | 电源电压-最大: | 5.5 V |
| 弧刷存储器: | Volatile | 电源电压-最小: | 2.7 V |

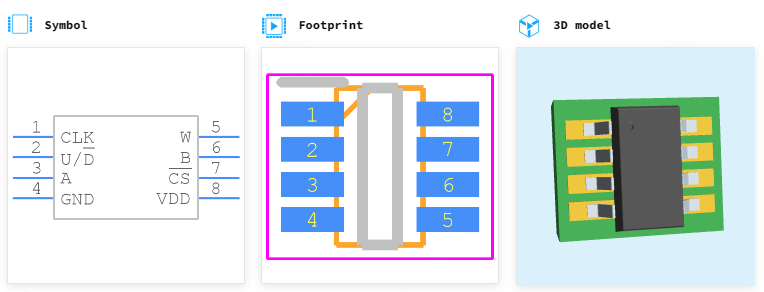

AD5227BUJZ10-R2引脚图
