AD8319ACPZ-R7
- 厂商名称ADI
- 元件分类射频检测器
- 中文描述射频检测器 8GHz Log Detector 35dB<br /> <div> <br /> </div>
- 英文描述Logarithmic Amplifier,1 Amplifier,45 dB,20 ns,LFCSP,8 Pins
- 数据手册AD8319ACPZ-R7数据手册Datasheet PDF
- 在线购买
AD8319ACPZ-R7概述
AD8319是一款解调对数放大器，能够将射频输入信号精确转换为相应的分贝输出信号。它在级联放大器链上采用逐级压缩技术，每级放大器链都配备一个检测器单元。该设备既可用于测量模式，也可用于控制器模式。这可以保持1MHz至8GHz信号的精确对数一致性，并提供高达10GHz的有用操作。输入动态范围通常为45dB（相对于50 ohm），误差小于±3dB。响应时间为6ns/10ns（下降时间/上升时间），可实现超过50MHz脉冲频率的射频脉冲串检测。应用包括射频发射机功率放大器设定点控制和电平监测、无线电链路发射机功率监测、基站RSSI测量、无线局域网、WiMAX和雷达。
典型±1dB动态范围为40dB（TA=25°C，VPOS=3V，CLPF=1000pF）
典型输入阻抗为3000.33ohmpF（VPOS=3V，CLPF=1000pF，TA=25°C）
指定频率范围为0.001至10GHz（VPOS=3V，CLPF=1000pF，TA=25°C）
典型最大输入电平为-3dBm（±1dB误差，VPOS=3V，CLPF=1000pF，TA=25°C）
工作温度额定范围:-40到+85°C
8引脚LFCSP封装
典型±1dB动态范围为40dB（TA=25°C，VPOS=3V，CLPF=1000pF）
典型输入阻抗为3000.33ohmpF（VPOS=3V，CLPF=1000pF，TA=25°C）
指定频率范围为0.001至10GHz（VPOS=3V，CLPF=1000pF，TA=25°C）
典型最大输入电平为-3dBm（±1dB误差，VPOS=3V，CLPF=1000pF，TA=25°C）
工作温度额定范围:-40到+85°C
8引脚LFCSP封装
AD8319ACPZ-R7中文参数
| 制造商: | Analog Devices Inc. | 技术: | Si |
| 产品种类: | 射频检测器 | 最大工作温度: | + 85 ℃ |
| 类型: | Logarithmic Detector/Controller | 最小工作温度: | - 40 ℃ |
| 频率范围: | 1 MHz to 10 GHz | 安装风格: | SMD/SMT |
| 动态范围 dB: | 45 dB | 封装 / 箱体: | LFCSP-8 |
| 配置: | Single | Pd-功率耗散: | 730 mW |
| 工作电源电压: | 3 V to 5.5 V | 系列: | AD8319 |

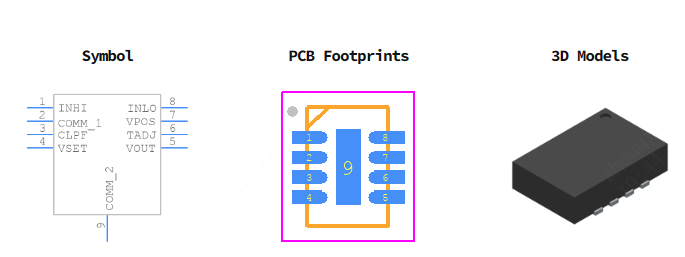

AD8319ACPZ-R7引脚图
