AD826ANZ
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器,2放大器,50 MHz,350 V/µs,5V至36V，±2.5V至±18V,DIP,8引脚
- 英文描述AD826ANZ,Dual Operational Amplifier Voltage Feedback 29MHz 9 to 28V,8-Pin MPDIP
- 数据手册AD826ANZ数据手册Datasheet PDF
- 在线购买
AD826ANZ概述
AD826是一款双路高速电压反馈运算放大器。它非常适合用于需要单位增益稳定性和高输出驱动能力的应用，如缓冲和电缆驱动。AD826是电源敏感应用的理想选择，如摄像机和便携式仪器。典型应用包括电缆驱动器、8位和10位数据采集系统、视频线驱动器和有源滤波器。
电源电压:±18V
高速：50MHz的单位增益宽带，350V/µs的压摆率和70ns的沉降时间，在±15V时达到0.01%
低功耗：每安培的最大电源电流为7.5mA
易于使用：驱动无限的电容性负载
最小输出电流为50mA/每个放大器
指定用于+5V，5V和15V操作
良好的视频性能：差分增益和相位误差为0.07%和0.11°
卓越的直流性能：最大输入失调电压2mV
8引脚DIP封装
工作温度范围:-40到85°C
电源电压:±18V
高速：50MHz的单位增益宽带，350V/µs的压摆率和70ns的沉降时间，在±15V时达到0.01%
低功耗：每安培的最大电源电流为7.5mA
易于使用：驱动无限的电容性负载
最小输出电流为50mA/每个放大器
指定用于+5V，5V和15V操作
良好的视频性能：差分增益和相位误差为0.07%和0.11°
卓越的直流性能：最大输入失调电压2mV
8引脚DIP封装
工作温度范围:-40到85°C
AD826ANZ中文参数
| 制造商: | Analog Devices Inc. | 安装风格: | Through Hole |
| 产品种类: | 精密放大器 | 关闭: | No Shutdown |
| 通道数量: | 2 Channel | 最小工作温度: | - 40 ℃ |
| GBP-增益带宽产品: | 50 MHz | 最大工作温度: | + 85 ℃ |
| SR - 转换速率 : | 350 V/us | 系列: | AD826 |
| Vos - 输入偏置电压 : | 500 uV | 双重电源电压: | 2.5 V to 18 V |
| Ib - 输入偏流: | 6.6 uA | 高度: | 3.3 mm |
| 电源电压-最大: | 36 V, 18 V | 输入电压范围—最大: | 14.3 V |
| 电源电压-最小: | 5 V, 2.5 V | 长度: | 9.91 mm |
| 工作电源电流: | 6.8 mA | 最大双重电源电压: | 18 V |
| 每个通道的输出电流: | 50 mA | 最小双重电源电压: | 2.5 V |
| CMRR - 共模抑制比: | 120 dB | 工作电源电压: | 5 V to 36 V |
| en - 输入电压噪声密度: | 15 nV/sqrt Hz | PSRR - 电源抑制比: | 86 dB |
| 封装 / 箱体: | PDIP-8 | 电压增益 dB: | 72.04 dB |

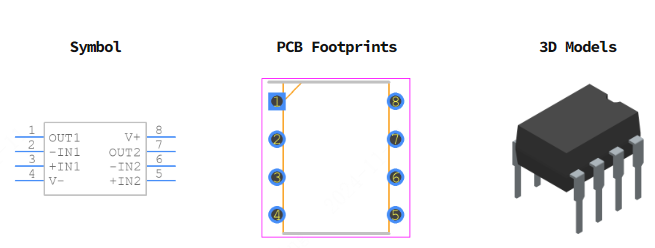

AD826ANZ引脚图
