OP07DRZ
- 厂商名称ADI
- 元件分类精密放大器
- 中文描述运算放大器,1放大器,600 kHz,0.2 V/µs,8V至36V,±4V至±18V,NSOIC,8引脚
- 英文描述Precision Amplifiers Ultra Low Offset VTG
- 数据手册OP07DRZ数据手册Datasheet PDF
- 在线购买
OP07DRZ概述
OP07D是一款精密的、超低失调放大器。其性能的提升包括宽输出摆幅、更低的功率、更高的CMRR（共模抑制比）和PSRR（电源抑制比）。该器件几乎不受时间或温度变化的影响，保持失调和增益的稳定性。在高闭环增益的情况下，可以保持优异的线性度和增益精度。它被广泛应用于医疗和工业仪表、传感器和控制、热电偶、热电阻、应变桥、分流电流测量、精密过滤器等应用。
失调电压为40μV（典型值）
在（-40°C≤TA≤+125°C）时，失调电压漂移为0.5μV/°C（典型值）
在（0.1Hz至10Hz）时，电压噪音为0.25μV p-p（典型值）
电源抑制比为130dB（典型值）
共模抑制比为127dB（典型值）
每个放大器的电源电流为1.1mA（典型值）
宽电源电压范围:±4V至±18V
输入偏置电流：0.2nA（典型值）
工作温度:-40°C到+125°C
封装方式为8引脚SOIC-N
失调电压为40μV（典型值）
在（-40°C≤TA≤+125°C）时，失调电压漂移为0.5μV/°C（典型值）
在（0.1Hz至10Hz）时，电压噪音为0.25μV p-p（典型值）
电源抑制比为130dB（典型值）
共模抑制比为127dB（典型值）
每个放大器的电源电流为1.1mA（典型值）
宽电源电压范围:±4V至±18V
输入偏置电流：0.2nA（典型值）
工作温度:-40°C到+125°C
封装方式为8引脚SOIC-N
OP07DRZ中文参数
| 制造商: | Analog Devices Inc. | 封装 / 箱体: | SOIC-8 |
| RoHS: | 详细信息 | 安装风格: | SMD/SMT |
| 通道数量: | 1 Channel | 关闭: | No Shutdown |
| GBP-增益带宽产品: | 600 kHz | 最小工作温度: | - 40 ℃ |
| SR - 转换速率 : | 200 mV/us | 最大工作温度: | + 125 ℃ |
| Vos - 输入偏置电压 : | 150 uV | 系列: | OP07D |
| Ib - 输入偏流: | 1 nA | 双重电源电压: | +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V |
| 电源电压-最大: | 18 V, +/- 18 V | 输入电压范围—最大: | 13.5 V |
| 电源电压-最小: | 4 V, +/- 4 V | 最大双重电源电压: | +/- 18 V |
| 工作电源电流: | 1.1 mA | 最小双重电源电压: | +/- 4 V |
| 每个通道的输出电流: | 15 mA | 工作电源电压: | 4 V to 18 V |
| CMRR - 共模抑制比: | 115 dB | PSRR - 电源抑制比: | 115 dB |
| en - 输入电压噪声密度: | 10 nV/sqrt Hz | 电压增益 dB: | 140 dB |

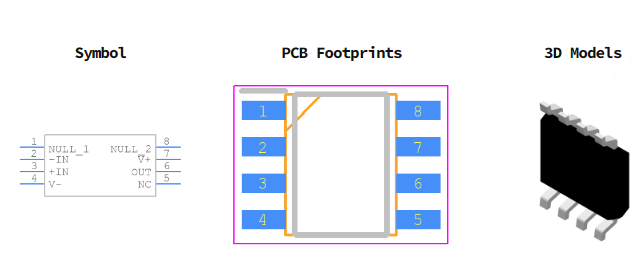

OP07DRZ引脚图
