AD627BRZ
- 厂商名称ADI
- 元件分类仪表放大器
- 中文描述仪器放大器, 1 放大器, 25 µV, 0.05 V/µs, 80 kHz, 2.2V 至 36V, ± 1.1V 至 ± 18V, NSOIC
- 英文描述Instrumentation Amplifier,0.15mV Offset,R-RO,7.5 V,8-Pin SOIC
- 数据手册AD627BRZ数据手册Datasheet PDF
- 在线购买
AD627BRZ概述
AD627是一款集成的微功率仪表放大器。它提供了卓越的灵活性，允许用户用一个外部电阻来设置器件的增益，同时符合8引脚工业标准引脚配置。与其他微功率仪表放大器不同，该器件不会影响性能。低电压偏移、偏移漂移、增益误差和增益漂移使系统中的误差最小化。它还通过提供出色的CMRR来最大限度地减少频率上的误差。由于CMRR在200Hz以内保持较高的水平，因此可以拒绝线路噪声和线路谐波。它被广泛用于4mA至20mA环路供电的应用、低功率医疗仪器--ECG、EEG、传感器接口、热电偶放大器、工业过程控制、低功率数据采集、便携式电池供电的仪器等。
电源电流最大为85μA
宽电源范围为+2.2V至±18V
比分立设计有更高的性能，轨至轨输出摆动
增益精度（G=+5）为0.01%（典型值），非线性为10ppm
输入失调电压为25μV（典型值）
输入失调电压漂移为0.1μV/°C（典型值）
在（VS=±5V和±15V，RL=20Kohm）时，输入偏置电流为2nA（典型值）
在1kHz(G=+100)时，噪声为38nV/√Hz RTI，带宽（G=+5）为80kHz
CMRR（G=+5）为96dB（典型值），在（G=+5，5V步长）下，达到0.01%的稳定时间为135μs
工作温度为-40°C至+85°C，封装样式为8引脚小型标准外形[SOIC-N]
电源电流最大为85μA
宽电源范围为+2.2V至±18V
比分立设计有更高的性能，轨至轨输出摆动
增益精度（G=+5）为0.01%（典型值），非线性为10ppm
输入失调电压为25μV（典型值）
输入失调电压漂移为0.1μV/°C（典型值）
在（VS=±5V和±15V，RL=20Kohm）时，输入偏置电流为2nA（典型值）
在1kHz(G=+100)时，噪声为38nV/√Hz RTI，带宽（G=+5）为80kHz
CMRR（G=+5）为96dB（典型值），在（G=+5，5V步长）下，达到0.01%的稳定时间为135μs
工作温度为-40°C至+85°C，封装样式为8引脚小型标准外形[SOIC-N]
AD627BRZ中文参数
| 制造商: | Analog Devices Inc. | 最大工作温度: | + 85 ℃ |
| 产品种类: | 仪表放大器 | 安装风格: | SMD/SMT |
| 系列: | AD627 | 封装 / 箱体: | SOIC-8 |
| 通道数量: | 1 Channel | 双重电源电压: | 1.1 V to 18 V |
| 3dB带宽: | 80 kHz | 增益V/V: | 5 V/V to 1000 V/V |
| SR - 转换速率 : | 50 mV/us | 高度: | 1.5 mm |
| CMRR - 共模抑制比: | 83 dB | 长度: | 5 mm |
| Ib - 输入偏流: | 10 nA | 最大输入电阻: | 20 GOhms |
| Vos - 输入偏置电压 : | 25 uV | 工作电源电压: | 2.2 V to 36 V |
| 电源电压-最大: | 36 V | Pd-功率耗散: | 800 mW |
| 电源电压-最小: | 2.2 V | PSRR - 电源抑制比: | 125 dB |
| 工作电源电流: | 85 uA | Vcm - 共模电压: | 2.2 V to 36 V |
| 最小工作温度: | - 40 ℃ | 电压增益 dB: | 60 dB |

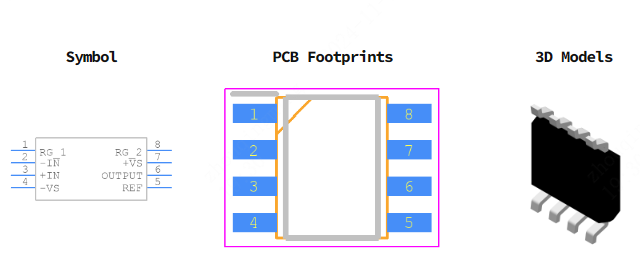

AD627BRZ引脚图
