AD7843ARUZ
- 厂商名称ADI
- 元件分类触摸屏控制器
- 中文描述触摸屏数字转换器，串行，12位，4通道，2.2至5.25V，-40至85℃，TSSOP-16
- 英文描述AD7843ARUZ,Touch Screen Digitizer,12bit-125ksps,16-Pin TSSOP
- 数据手册AD7843ARUZ数据手册Datasheet PDF
- 在线购买
AD7843ARUZ概述
AD7843是一款12位逐次逼近型ADC，具有同步串行接口和用于驱动触摸屏的低导通电阻开关。该器件的外部参考电压范围为1V至+VCC，模拟输入范围为0V至VREF。该器件具有关断模式，可将电流消耗降至1µA以下。该器件采用板载开关。低功耗和高速运行使该器件成为电池供电系统的理想选择，例如带有电阻式触摸屏的个人数字助理和其他便携式设备。它被广泛应用于个人数字助理、智能手持设备、触摸屏显示器、销售点终端和寻呼机等应用。
4线触摸屏界面
吞吐率最大为125KSPS
工作电压范围:2.7V到3.6V
比率转换
高速串行接口
2个辅助模拟输入
积分非线性最大为±2LSB
增益误差最大为±4LSB，失调误差最大为±6LSB
电源抑制比为70dB（典型值）
工作温度为-40°C至+85°C，封装样式为16引脚TSSOP
4线触摸屏界面
吞吐率最大为125KSPS
工作电压范围:2.7V到3.6V
比率转换
高速串行接口
2个辅助模拟输入
积分非线性最大为±2LSB
增益误差最大为±4LSB，失调误差最大为±6LSB
电源抑制比为70dB（典型值）
工作温度为-40°C至+85°C，封装样式为16引脚TSSOP
AD7843ARUZ中文参数
| 制造商: | Analog Devices Inc. | 最小工作温度: | - 40 ℃ |
| 产品种类: | 触摸屏控制器 | 最大工作温度: | + 85 ℃ |
| 系列: | AD7843 | 安装风格: | SMD/SMT |
| 类型: | Resistive Touch Controller | 封装 / 箱体: | TSSOP-16 |
| 输入类型: | Single-Ended | 长度: | 5 mm |
| 分辨率: | 12 bit | ADC 输入端数量: | 2 Input |
| 接口类型: | Serial |

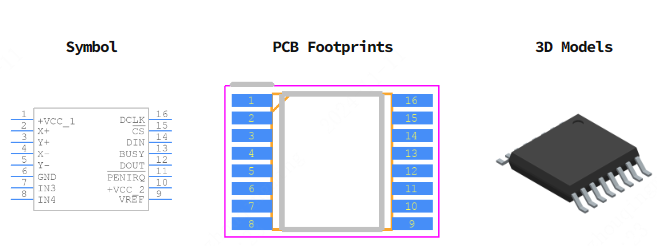

AD7843ARUZ引脚图
