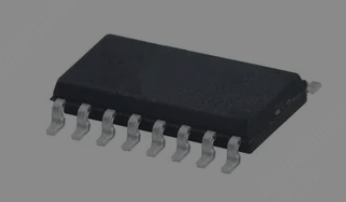

ADUM1410ARWZ-RL
- 厂商名称ADI
- 元件分类数字隔离器
- 中文描述数字隔离器, 4 放大器, 2.7 V, 5.5 V, WSOIC, 16 引脚, 1 Mbps
- 英文描述Digital Isolators Digital Quad-CH
- 数据手册ADUM1410ARWZ-RL数据手册Datasheet PDF
- 在线购买
ADUM1410ARWZ-RL概述
ADUM1410是一款基于Analog Devices,Inc.的iCoupler®技术的四通道数字隔离器。该隔离元件结合了高速CMOS和单片空芯变压器技术，提供了优于光耦合器器件等替代品的出色性能特征。通过避免使用LED和光电二极管，iCoupler器件消除了通常与光耦合器有关的设计困难。它通过了UL认证：根据UL 1577,3750V rms 1分钟，CSA元件验收通知5A，VDE合格证书，DIN V VDE V 0884-10（VDE V 0884-10）：2006-12，VIORM=560V峰值，TÜV认证：IEC/EN 60950-1。它被广泛用于通用多通道隔离、SPI接口/数据转换器隔离、RS-232/RS-422/RS-485收发器、工业现场总线隔离等应用。
双向通信
3 V/5V电平转换
高共模瞬态抗扰<gt/>25kV/µs（最小值）
输入数量，VDD1侧为4
输入数量，VDD2侧为0
最大数据速率为1Mbps
最大传播延迟为100ns（在5V时）
最大脉宽失真：40ns
工作温度:-40°C到+105°C
封装方式为16引脚SOIC-W
双向通信
3 V/5V电平转换
高共模瞬态抗扰<gt/>25kV/µs（最小值）
输入数量，VDD1侧为4
输入数量，VDD2侧为0
最大数据速率为1Mbps
最大传播延迟为100ns（在5V时）
最大脉宽失真：40ns
工作温度:-40°C到+105°C
封装方式为16引脚SOIC-W
ADUM1410ARWZ-RL中文参数
| 制造商: | Analog Devices Inc. | 电源电压-最大: | 5.5 V |
| 产品种类: | 数字隔离器 | 电源电压-最小: | 2.7 V |
| 系列: | ADUM1410 | 工作电源电流: | 2.8 mA, 8.8 mA |
| 安装风格: | SMD/SMT | 传播延迟时间: | 65 ns |
| 封装 / 箱体: | SOIC-16 | 最小工作温度: | - 40 ℃ |
| 通道数量: | 4 Channel | 最大工作温度: | + 105 ℃ |
| 极性: | Unidirectional | 最大下降时间: | 2.5 ns (Typ) |
| 数据速率: | 1 Mb/s | 最大上升时间: | 2.5 ns (Typ) |
| 绝缘电压: | 3750 Vrms | 工作电源电压: | 5.5 V |
| 隔离类型: | Magnetic Coupling | 脉冲宽度: | 1000 ns |

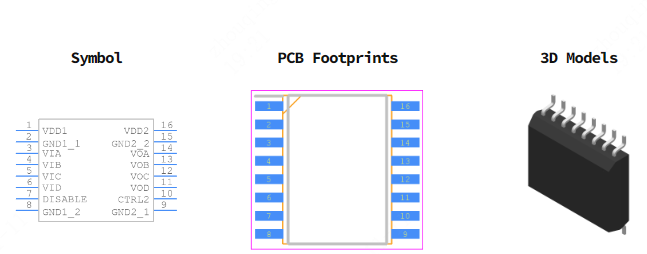

ADUM1410ARWZ-RL引脚图
