ADuM5401CRWZ
- 厂商名称ADI
- 元件分类数字隔离器
- 中文描述数字隔离器,4放大器,3 V,5.5 V,WSOIC,16引脚,25 Mbps
- 英文描述Analog Devices ADUM5401CRWZ PCB SMT 4-channel Digital Isolator,2500 V,16-Pin SOIC
- 数据手册ADuM5401CRWZ数据手册Datasheet PDF
- 在线购买
ADuM5401CRWZ概述
ADUM5401CRWZ是一款带isoPower®的四通道数字隔离器，它是基于Analog Devices,Inc.在低功耗隔离设计中，该器件无需单独的隔离式直流-直流转换器。iCoupler芯片比例变压器技术用于隔离逻辑信号以及直流-直流转换器中的电源和反馈路径。isoPower采用高频开关元件，通过变压器传输功率。它通过了UL认证、UL 1577规定的1分钟2500 V rms、CSA组件验收通知5A、VDE符合性证书IEC 60747-5-2（VDE 0884，第2部分）、VIORM=560V峰值、GB4943.1-2011规定的CQC认证。它可用于RS-232/RS-422/RS-485收发器、工业现场总线隔离、电源启动偏置和栅极驱动、隔离传感器接口和工业PLC等应用。
isoPower集成式隔离直流-直流转换器
稳压3.3V或5V输出，输出功率高达500mW
高共模瞬态抗扰度<gt/>35KV/μs（典型值）
在（IISO=50mA，VDD1=VSEL=VISO=5V）时，输入端（VDD1端）数量为3，线路调节为1mV/V（典型值）
在（IISO=10至90mA，VDD1=VSEL=VISO=5V）时，输入端数量，VISO端为1，负载调节为1%（典型值）
最大数据传输速率为25Mbps，输出纹波为75mV p-p（典型值），带宽为20MHz，VDD1=VSEL=VISO=5V
在（TA=25°C，VDD1=VSEL=VISO=5V）时，5V时最大传播延迟60ns，输出噪声为200mV p-p（典型值）
最大脉宽调制失真6ns，开关频率为180MHz（典型值），温度系数为25°C，VDD1=VSEL=VISO=5V
在（TA=25°C，VDD1=VSEL=VISO=5V）时，PWM频率为625KHz（典型值）
工作温度范围为-40°C至+105°C，16引脚SOIC-W封装
isoPower集成式隔离直流-直流转换器
稳压3.3V或5V输出，输出功率高达500mW
高共模瞬态抗扰度<gt/>35KV/μs（典型值）
在（IISO=50mA，VDD1=VSEL=VISO=5V）时，输入端（VDD1端）数量为3，线路调节为1mV/V（典型值）
在（IISO=10至90mA，VDD1=VSEL=VISO=5V）时，输入端数量，VISO端为1，负载调节为1%（典型值）
最大数据传输速率为25Mbps，输出纹波为75mV p-p（典型值），带宽为20MHz，VDD1=VSEL=VISO=5V
在（TA=25°C，VDD1=VSEL=VISO=5V）时，5V时最大传播延迟60ns，输出噪声为200mV p-p（典型值）
最大脉宽调制失真6ns，开关频率为180MHz（典型值），温度系数为25°C，VDD1=VSEL=VISO=5V
在（TA=25°C，VDD1=VSEL=VISO=5V）时，PWM频率为625KHz（典型值）
工作温度范围为-40°C至+105°C，16引脚SOIC-W封装
ADuM5401CRWZ中文参数
| 制造商: | Analog Devices Inc. | 电源电压-最大: | 5.5 V |
| 产品种类: | 数字隔离器 | 电源电压-最小: | 3 V |
| 系列: | ADUM5401 | 工作电源电流: | 68 mA |
| 安装风格: | SMD/SMT | 传播延迟时间: | 60 ns |
| 封装 / 箱体: | SOIC-16 | 最小工作温度: | - 40 ℃ |
| 通道数量: | 4 Channel | 最大工作温度: | + 105 ℃ |
| 极性: | Unidirectional | 湿度敏感性: | Yes |
| 数据速率: | 25 Mb/s | 输出电流: | 100 mA |
| 绝缘电压: | 2500 Vrms | Pd-功率耗散: | 500 mW (1/2 W) |
| 隔离类型: | Magnetic Coupling |

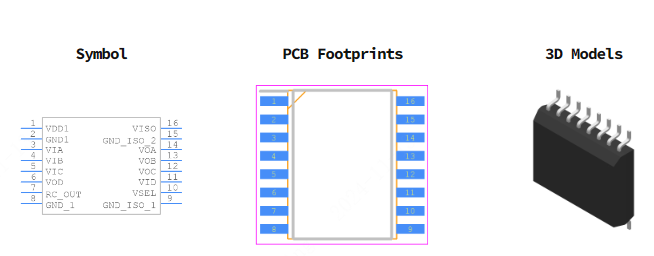

ADuM5401CRWZ引脚图
