AD8420ARMZ-R7
- 厂商名称ADI
- 元件分类仪表放大器
- 中文描述仪器放大器,1放大器,250µV,1 V/µs,250 kHz,2.7V至36V,±2.7V至±18V,MSOP
- 英文描述Instrumentation OpAmps Instrumentation 1 2.7V~36V,±2.7V~18V 250kHz(-3dB)1 V/us MSOP-8 RoHS
- 数据手册AD8420ARMZ-R7数据手册Datasheet PDF
- 在线购买
AD8420ARMZ-R7概述
AD8420是一款低成本、微功率、宽电源范围的仪表放大器，具有轨至轨输出和新颖的结构，设计极为灵活。它经过优化，可在存在大共模信号的情况下放大小差分电压。AD8420基于间接电流反馈架构，具有出色的输入共模范围。与传统的仪表放大器不同，AD8420可以轻松放大接地甚至略低于接地的信号，而无需双电源。AD8420具有轨至轨输出，输出电压摆幅完全不受输入共模电压的影响。单电源工作、微功耗电流和轨至轨输出摆幅使AD8420成为电池供电应用的理想之选。典型应用包括桥式放大器、压力测量、医疗仪器、便携式数据采集和多通道系统。
最大供电电流为90μA，最小CMRR为100dB
驱动重电容性负载（~700pF）
输入电压范围低于使用2个外部电阻器设置的接地增益
可以在任何增益下实现低增益漂移
电源范围非常宽：单电源2.7V至36V，双电源±2.7V至±18V
2.5KHz带宽（G=100），输入电压噪声为55nV/√Hz
高直流精度：最大失调电压为125μV，最大失调漂移为1μV/°C
最大差分输入电压为±1V
8引脚MSOP封装
工作温度范围:-40°C到85°C
最大供电电流为90μA，最小CMRR为100dB
驱动重电容性负载（~700pF）
输入电压范围低于使用2个外部电阻器设置的接地增益
可以在任何增益下实现低增益漂移
电源范围非常宽：单电源2.7V至36V，双电源±2.7V至±18V
2.5KHz带宽（G=100），输入电压噪声为55nV/√Hz
高直流精度：最大失调电压为125μV，最大失调漂移为1μV/°C
最大差分输入电压为±1V
8引脚MSOP封装
工作温度范围:-40°C到85°C
AD8420ARMZ-R7中文参数
| 制造商: | Analog Devices Inc. | 最小工作温度: | - 40 ℃ |
| 产品种类: | 仪表放大器 | 最大工作温度: | + 125 ℃ |
| 系列: | AD8420 | 安装风格: | SMD/SMT |
| 通道数量: | 1 Channel | 封装 / 箱体: | MSOP-8 |
| 3dB带宽: | 250 kHz | 带宽: | 25 kHz |
| SR - 转换速率 : | 1 V/us | 商标: | Analog Devices |
| CMRR - 共模抑制比: | 92 dB | 开发套件: | EVAL-CN0314-EB1Z |
| Ib - 输入偏流: | 20 nA | 双重电源电压: | +/- 18 V |
| Vos - 输入偏置电压 : | 125 uV | 高度: | 0.85 mm |
| 电源电压-最大: | 36 V | 长度: | 3 mm |
| 电源电压-最小: | 2.7 V | 最大输入电阻: | 1 GOhms |
| 工作电源电流: | 90 uA | 工作电源电压: | 2.7 V to 36 V |

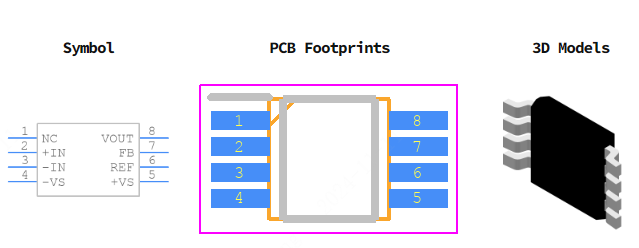

AD8420ARMZ-R7引脚图
