AD628ARZ-RL
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述可编程/可变增益放大器, 可编程增益, 1 放大器, 1 放大器, 600 kHz, -40 °C, 85 °C
- 英文描述Differential Amplifiers SOIC Hi CM Vltg Gain Prog Diff Amp
- 数据手册AD628ARZ-RL数据手册Datasheet PDF
- 在线购买
AD628ARZ-RL概述
AD628是一款精密差分放大器。它在广泛的频率范围内结合了出色的直流性能和高共模抑制。当用于缩放高电压时，它可以简单地转换标准控制电压或电流，以便与单电源ADC一起使用。宽带反馈环路将Σ-ΔADC的电容充电引起的失真效应降至最低。该器件的输入共模和差分模式工作范围为±120V。高共模、输入阻抗使该器件非常适用于分流电阻上的高电压测量。缓冲放大器的反相输入可用于进行远程开尔文连接。它可用于高压电流分流感应、可编程逻辑控制器、模拟输入前端信号调节+5V、+10V、±5V、±10V和4至20mA、隔离、传感器信号调节、电源监控、电液控制、电机控制等应用。
增益范围0.1至100
双电源操作：±2.25V至±18V
4.5V到36V单电源供电
卓越交流和直流性能
失调电压与温度的关系（输入引脚的RTI）为8μV/℃
失调范围是±1.5V mV（最大）
CMRR RTI在（直流到500Hz，G=+1）时最小为75dB
在（TA=25°C,VS=±15V,RL=2Kohm,REXT1=10Kohm）时，静态电流最大为1.6mA
工作温度范围:-40°C到+85°C
封装方式为8引脚SOIC-N
增益范围0.1至100
双电源操作：±2.25V至±18V
4.5V到36V单电源供电
卓越交流和直流性能
失调电压与温度的关系（输入引脚的RTI）为8μV/℃
失调范围是±1.5V mV（最大）
CMRR RTI在（直流到500Hz，G=+1）时最小为75dB
在（TA=25°C,VS=±15V,RL=2Kohm,REXT1=10Kohm）时，静态电流最大为1.6mA
工作温度范围:-40°C到+85°C
封装方式为8引脚SOIC-N
AD628ARZ-RL中文参数
| 制造商: | Analog Devices Inc. | 最大工作温度: | + 85 ℃ |
| 产品种类: | 差分放大器 | 安装风格: | SMD/SMT |
| 系列: | AD628 | 封装 / 箱体: | SOIC-8 |
| 通道数量: | 1 Channel | 双重电源电压: | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V |
| GBP-增益带宽产品: | 600 kHz | 增益V/V: | 0.1 V/V to 100 V/V |
| SR - 转换速率 : | 0.3 V/us | 高度: | 1.5 mm (Max) |
| CMRR - 共模抑制比: | 75 dB | 长度: | 5 mm (Max) |
| Ib - 输入偏流: | 3 nA | 最大双重电源电压: | +/- 18 V |
| Vos - 输入偏置电压 : | 1.5 mV | 最大输入电阻: | 220 kOhms at 5 V |
| 电源电压-最大: | 36 V | 最小双重电源电压: | +/- 2.25 V |
| 电源电压-最小: | 4.5 V | 工作电源电压: | 4.5 V to 36 V |
| 工作电源电流: | 1.6 mA | PSRR - 电源抑制比: | 77 dB |
| 最小工作温度: | - 40 ℃ | 稳定时间: | 40 us |

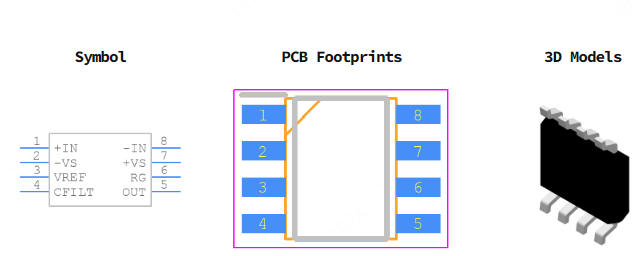

AD628ARZ-RL引脚图
