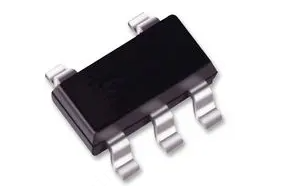

TSB711AIYLT

厂商名称ST意法半导体
元件分类运算放大器
中文描述运算放大器, 1 放大器, 6 MHz, 3 V/µs, 2.7V 至 36V, ± 1.35V 至 ± 18V, SOT-23, 5 引脚
英文描述Operational Amplifiers-Op Amps Precision,6 MHz,RR IO,36 V BiCMOS operational amplifier
数据手册TSB711AIYLT数据手册Datasheet PDF
在线购买

TSB711AIYLT概述

TSB712和TSB712A双6 MHz带宽放大器具有轨到轨输入和输出，保证工作在+2.7 V至+36 V单电源以及±1.35 V至±18 V双电源。

这些放大器的优势在于提供大跨度电源电压和在25°C时最大300μV输入失调电压。

TSB712和TSB712A具有宽带宽，压摆率，低噪声，轨到轨能力和高精度等特点，适用于各种应用，例如：滤波器，电源和电机控制，执行器驱动，霍尔效应传感器和电阻传感器。

轨到轨输入/输出

低失调电压：最大300μV

宽电源电压范围:2.7 V至36 V

增益带宽积：6 MHz

压摆率：3 V/μs

低噪音：12 nV/√Hz

集成EMI滤波器

标准SO8和miniSO8封装

2kV HBM ESD容差

扩展温度范围：-40°C至+125°C

汽车级可用

TSB711AIYLT中文参数

制造商:STMicroelectronics

产品种类:运算放大器-运放

通道数量:1 Channel

GBP-增益带宽产品:6 MHz

SR-转换速率:3 V/us

Vos-输入偏置电压:650 uV

Ib-输入偏流:300 nA

电源电压-最大:36 V,18 V

电源电压-最小:2.7 V,1.35 V

工作电源电流:1.8 mA

每个通道的输出电流:50 mA

CMRR-共模抑制比:130 dB

en-输入电压噪声密度:20 nV/sqrt Hz

封装/箱体:SOT-23-5

安装风格:SMD/SMT

关闭:No Shutdown

最小工作温度:-40℃

最大工作温度:+125℃

系列:TSB711A

资格:AEC-Q100

封装:Reel

In—输入噪声电流密度:0.15 pA/sqrt Hz

输入类型:Rail-to-Rail

Ios-输入偏置电流:10 nA

最大双重电源电压:18 V

最小双重电源电压:1.35 V

输出类型:Rail-to-Rail

PSRR-电源抑制比:125 dB

THD+噪声:0.00034%

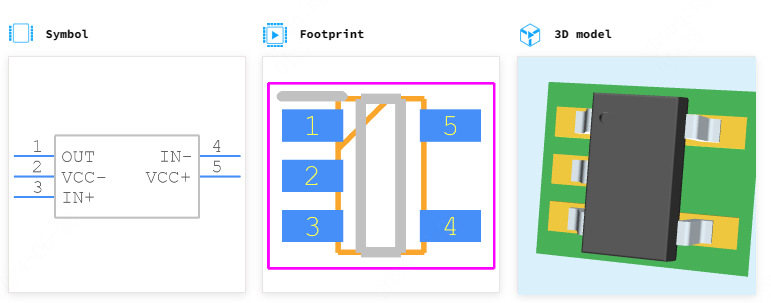

TSB711AIYLT引脚图
