TPS3808G01DBVR
- 厂商名称TI德州仪器
- 元件分类MCU监控芯片
- 中文描述监控器，1.7 V至6.5 V电源，405 mV阈值，300 ms延迟，低电平有效，开漏，SOT-23-6
- 英文描述Low-quiescent current supervisor with programmable delay&manual reset
- 数据手册TPS3808G01DBVR数据手册Datasheet PDF
- 在线购买
TPS3808G01DBVR概述
TPS3808G01DBVR是一款低静态电流可编程延迟监控电路，可监视0.4V至5V的系统电压，并在检测电压降至预设阈值以下或手动复位（MR）引脚降至逻辑低电平时发出漏极开路复位信号。。在感测电压和手动复位（MR）返回各自阈值以上之后，复位输出在用户可调的延迟时间内保持低电平。对于VIT<=3.3V，TPS3808器件使用精密基准来实现0.5％的阈值精度。通过断开CT引脚的连接，可以将复位延迟时间设置为20ms，通过使用电阻将CT引脚连接至VDD，可以将复位延迟时间设置为300ms，或者通过将CT引脚连接至外部电容器，可以在1.25ms至10s之间进行用户调整。TPS3808器件的典型静态电流非常低，仅为2.4?A，
手动复位（MR）输入
开漏复位输出
固定阈值电压为标准电压
电压范围为0.9至5V，电压可调
上电复位发生器，可调延迟时间为1.25ms至10s
2.4?A典型的极低静态电流
0.5％典型的高阈值精度
应用
计算机和计算机周边，便携式器材，电源管理，工业
手动复位（MR）输入
开漏复位输出
固定阈值电压为标准电压
电压范围为0.9至5V，电压可调
上电复位发生器，可调延迟时间为1.25ms至10s
2.4?A典型的极低静态电流
0.5％典型的高阈值精度
应用
计算机和计算机周边，便携式器材，电源管理，工业
TPS3808G01DBVR中文参数
| 制造商: | Texas Instruments | 准确性: | 0.005 |
| 安装风格: | SMD/SMT | 系列: | TPS3808G01 |
| 封装 / 箱体: | SOT-23-6 | 特点: | Active Low Enable, Manual Reset |
| 阈值电压: | Adjustable | 高度: | 1.15 mm |
| 被监测输入数: | 1 Input | 长度: | 2.9 mm |
| 输出类型: | Active-low,Open-drain | 工作温度范围: | - 40 C to + 125 C |
| 人工复位: | Manual Reset | 宽度: | 1.6 mm |
| 看门狗计时器: | No Watchdog | 过电压阈值: | Adjustable |
| 电池备用开关: | No Backup | 欠电压阈值: | Adjustable |
| 重置延迟时间: | 1.25 ms to 10 s | 芯片启用信号: | No Chip Enable |
| 电源电压-最大: | 6.5 V | 工作电源电流: | 2.4 uA |
| 最小工作温度: | - 40 C | 功率失效检测: | No |
| 最大工作温度: | + 125 C | 电源电压-最小: | 1.8 V |

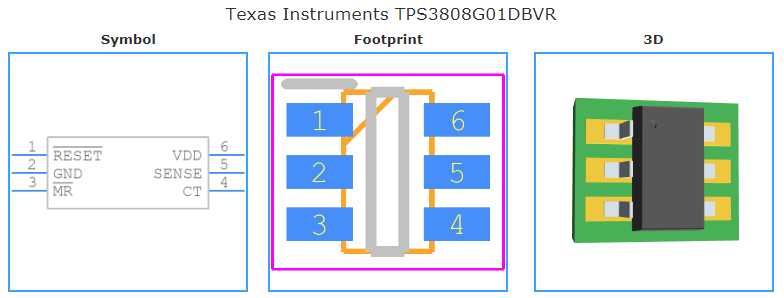

TPS3808G01DBVR引脚图
