74LVC125ADRG4
- 厂商名称TI德州仪器
- 元件分类缓冲器和线路驱动器
- 中文描述缓冲器和线路驱动器Quad Bus Buffer Gate With 3-State Output
- 英文描述Buffers&Line Drivers Quad Bus Buffer Gate With 3-State Outputs
- 数据手册74LVC125ADRG4数据手册Datasheet PDF
- 在线购买
74LVC125ADRG4概述
74LVC125ADRG4 是一款由德州仪器（TI）生产的四路总线缓冲门，具有三态输出功能。以下是该产品的一些关键信息：
- 技术家族：LVC（Low Voltage CMOS）
- 工作电压范围：最小 1.65V，最大 3.6V
- 通道数量：4
- 最大输出低电平电流（IOL）：24mA
- 最大供电电流（静态）：40µA
- 最大输出高电平电流（IOH）：-24mA
- 输入类型：标准CMOS
- 输出类型：三态
- 特点：平衡输出，过压容忍输入，非常高速度（tpd 5-10ns）
- 工作温度范围：-40°C 至 125°C
- 封装类型：SOIC-14
- 封装尺寸：333.2mm x 345.9mm x 28.6mm
这款产品适用于1.65V至3.6V的供电电压，并且能够在极端温度下工作，具有较高的性能和较低的功耗。
74LVC125ADRG4中文参数
| 制造商: | Texas Instruments | 最小工作温度: | - 40 ℃ |
| 产品种类: | 缓冲器和线路驱动器 | 最大工作温度: | + 125 ℃ |
| 逻辑系列: | LVC | 安装风格: | SMD/SMT |
| 输入线路数量: | 4 Input | 功能: | Buffer/Line Driver |
| 输出线路数量: | 3 Output | 输入信号类型: | Single-Ended |
| 极性: | Non-Inverting | 逻辑类型: | CMOS |
| 封装 / 箱体: | SOIC-14 | 通道数量: | 4 Channel |
| 高电平输出电流: | - 24 mA | 工作电源电压: | 1.65 V to 3.6 V |
| 低电平输出电流: | 24 mA | 输出类型: | 3-State |
| 静态电流: | 1 uA | Pd-功率耗散: | 500 mW (1/2 W) |
| 电源电压-最小: | 1.65 V | 传播延迟时间: | 5.3 ns at 2.7 V, 4.6 ns at 3.3 V |
| 电源电压-最大: | 3.6 V | 系列: | SN74LVC125A |
| 工作电源电流: | 10 uA |

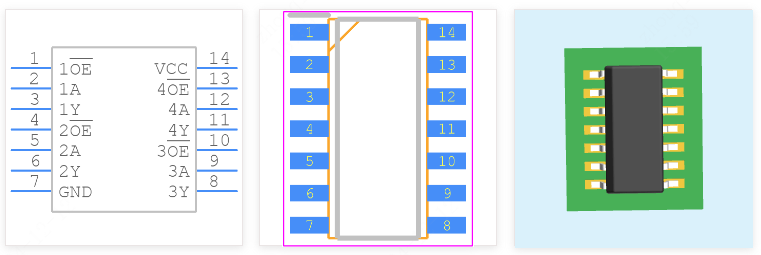

74LVC125ADRG4引脚图
