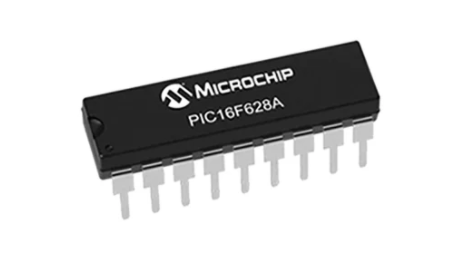

PIC16F628A-I/P
- 厂商名称Microchip
- 元件分类8位微控制器
- 中文描述微控制器，PIC16F628A系列，18引脚，PDIP封装，PIC，通孔安装
- 英文描述MCU 8-bit PIC RISC 3.5KB Flash 3.3V/5V 18-Pin PDIP Tube
- 数据手册PIC16F628A-I/P数据手册Datasheet PDF
- 在线购买
PIC16F628A-I/P概述
PIC16F628A-I/P是一个18引脚，基于闪存的8位单片机。该设备采用了先进的RISC架构。PIC16F628A-I/P具有增强的内核功能，八级深度堆栈以及多个内部和外部中断源。哈佛架构的独立指令和数据总线允许一个14位宽的指令字和单独的8位宽的数据。两级指令流水线允许所有指令在一个周期内执行，除了程序分支（需要两个周期）。共有35条指令（精简指令集）可用，并辅之以大型寄存器集。
中断能力
8级深度硬件堆栈
直接，间接和相对寻址模式
内部和外部振荡器选项
省电睡眠模式
PORTB上的可编程弱上拉
多路复用主清除/输入引脚
带独立振荡器的看门狗定时器，可确保可靠运行
低压编程
在线串行编程
可编程代码保护
掉电复位
上电复位
上电定时器和振荡器起振定时器
1，000，000个EEPROM写入寿命
40年数据保留
双速内部振荡器
运行时间在4MHz至48kHz之间可选
典型值从休眠模式唤醒4?s，3.0V。
16个具有独立方向控制的I/O引脚
应用
时钟与计时，嵌入式设计与开发，成像，视频和目视，工业，电机驱动与控制，多媒体，便携式器材，传感与仪器，无线
中断能力
8级深度硬件堆栈
直接，间接和相对寻址模式
内部和外部振荡器选项
省电睡眠模式
PORTB上的可编程弱上拉
多路复用主清除/输入引脚
带独立振荡器的看门狗定时器，可确保可靠运行
低压编程
在线串行编程
可编程代码保护
掉电复位
上电复位
上电定时器和振荡器起振定时器
1，000，000个EEPROM写入寿命
40年数据保留
双速内部振荡器
运行时间在4MHz至48kHz之间可选
典型值从休眠模式唤醒4?s，3.0V。
16个具有独立方向控制的I/O引脚
应用
时钟与计时，嵌入式设计与开发，成像，视频和目视，工业，电机驱动与控制，多媒体，便携式器材，传感与仪器，无线
PIC16F628A-I/P中文参数
| 系列名称 | PIC16F628A | 计时器数目 | 3 |
| 封装类型 | PDIP | 最高工作温度 | +85 °C |
| 安装类型 | 通孔 | 高度 | 4.83mm |
| 引脚数目 | 18 | 计时器分辨率 | 8 bit, 16 bit |
| 装置核芯 | PIC | 计时器 | 1 x 16位，2 x 8位 |
| 数据总线宽度 | 8Bit | 宽度 | 0.28in |
| 程序存储器大小 | 3.5 kB | 指令集结构 | 哈佛，RISC |
| 最大频率 | 20MHz | 长度 | 23.37mm |
| 内存大小 | 224 B | 尺寸 | 0.92 x 0.28 x 0.19in |
| 典型工作电源电压 | 3 → 5.5 V | 最低工作温度 | -40 °C |
| 程序存储器类型 | 闪存 |
PIC16F628A-I/P引脚图
