MC74HC1G08DTT1G
- 厂商名称ON安森美
- 元件分类逻辑门
- 中文描述与门，74HC1G08，2输入，2.6mA，2V至6V，SOT-23-5
- 英文描述AND Gate，74HC1G08，2 Input，2.6 mA，2 V to 6 V，SOT-23-5
- 数据手册MC74HC1G08DTT1G数据手册Datasheet PDF
- 在线购买
MC74HC1G08DTT1G概述
MC74HC1G08DTT1G是一款高速CMOS单2输入与门，采用硅门CMOS技术制造。内部电路由多级组成，包括一个缓冲输出，可提供高抗噪性和稳定的输出。MC74HC1G08的输出驱动电流是MC74HC系列的1/2。
7ns传播延迟(tPD)
1?A低功耗(ICC)
高抗噪性
平衡传播延迟
对称输出阻抗
芯片复杂性-44个FET
应用
工业
7ns传播延迟(tPD)
1?A低功耗(ICC)
高抗噪性
平衡传播延迟
对称输出阻抗
芯片复杂性-44个FET
应用
工业
MC74HC1G08DTT1G中文参数
| 逻辑功能 | AND | 逻辑系列 | HC |
| 安装类型 | 表面贴装 | 输入类型 | CMOS |
| 元件数目 | 1 | 最大工作电源电压 | 7 V |
| 每逻辑门 的输入端数量 | 2 | 最大高电平输出电流 | -2.6mA |
| 施密特触发器输入 | 否 | 最长传播延迟时间@最长CL | 155ns |
| 封装类型 | TSOP | 最小工作电源电压 | -0.5 V |
| 引脚数目 | 5 | 最大低电平输出电流 | 2.6mA |

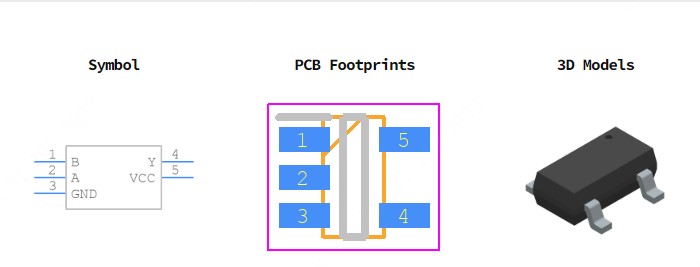

MC74HC1G08DTT1G引脚图
