74HC4051PW,118

厂商名称Nexperia
元件分类模拟多路复用器/分离器
中文描述芯片，模拟多路复用器/信号分离器，8:1，TSSOP-16
英文描述74HCT4051-8-channel analog multiplexer/demultiplexer en-us
数据手册74HC4051PW,118数据手册Datasheet PDF
在线购买

74HC4051PW,118概述

74HC4051PW是一款单刀八掷(SP8T)模拟开关，适用于模拟或数字8:1多路复用器/解复用器应用。该开关具有三个数字选择输入（S0、S1和S2）、八个独立输入/输出(Yn)、一个公共输入/输出(Z)和一个数字启用输入(E)。当E为高时，开关关闭。输入包括钳位二极管。这使得可以使用限流电阻将输入连接到超过VCC的电压。

低导通电阻-分别在VCC-VEE=4.5V、6.0V、9.0V时为80R、70R、60R（典型值）

逻辑电平转换使5V逻辑能够与±5V模拟信号进行通信

内置前的典型中断

符合JEDEC标准No.7A

ESD保护-HBM JESD22-A114F<2000V，MM JESD22-A115-A<200V，CDM JESD22-C101E<1000V

应用

信号处理

74HC4051PW,118中文参数

多路复用器配置:8:1

电路数:1电路

通态电阻最大值:160欧姆

电源电压范围:2V至10V

模拟多路复用器外壳:TSSOP

针脚数:16引脚

工作温度最小值:-40°C

工作温度最高值:125°C

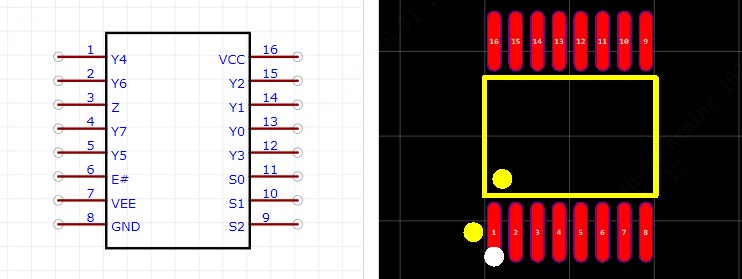

74HC4051PW,118引脚图
