PESD2CAN,215
- 厂商名称Nexperia
- 元件分类静电保护装置
- 中文描述静电保护装置，TVS，41 V，SOT-23，3引脚，24 V，PESD2
- 英文描述PESD2CAN，215 Dual Bi-Directional ESD Protection Diode，230W peak，3-Pin SOT23(TO-236AB)
- 数据手册PESD2CAN,215数据手册Datasheet PDF
- 在线购买
PESD2CAN,215概述
Nexperia公司的PESD2CAN是一款CAN总线静电保护二极管，3引脚SOT-23封装.该器件设计用于保护两条车用CAN(控制器区域网络)总线免受静电或其他瞬变造成的损坏.PESD2CAN可用于高速CAN总线与容错CAN总线保护.
汽车级AEC-Q101标准
tp=8/20?s时，最大峰值脉冲功率(Ppp)为230W
Ipp=5A时，低钳位电压(VCL)41V
超低漏电流(IRM)，小于1nA
静电保护高达30KV，符合IEC 61000-4-2 level 4
5A额定峰值脉冲电流(Ippm)，符合IEC 61000-4-5(浪涌)在tp=8/20?s
反向工作电压(Vrwm)为24V
f=1MHz与VR=0V时，二极管电容值(Cd)为25pF
环境温度范围:-55°C至150°C
IR=1mA时，击穿电压(Vbr)为28V
应用
安全，车用，医用
汽车级AEC-Q101标准
tp=8/20?s时，最大峰值脉冲功率(Ppp)为230W
Ipp=5A时，低钳位电压(VCL)41V
超低漏电流(IRM)，小于1nA
静电保护高达30KV，符合IEC 61000-4-2 level 4
5A额定峰值脉冲电流(Ippm)，符合IEC 61000-4-5(浪涌)在tp=8/20?s
反向工作电压(Vrwm)为24V
f=1MHz与VR=0V时，二极管电容值(Cd)为25pF
环境温度范围:-55°C至150°C
IR=1mA时，击穿电压(Vbr)为28V
应用
安全，车用，医用
PESD2CAN,215中文参数
| 方向类型 | 双向 | 峰值脉冲功率耗散 | 230W |
| 二极管配置 | 串行 | 最大峰值脉冲电流 | 5A |
| 最大钳位电压 | 41V | ESD保护 | 是 |
| 最小击穿电压 | 26.2V | 每片芯片元件数目 | 2 |
| 安装类型 | 表面贴装 | 最低工作温度 | -65 °C |
| 封装类型 | SOT-23 (TO-236AB) | 最高工作温度 | +150 °C |
| 最大反向待机电压 | 24V | 尺寸 | 3 x 1.4 x 1mm |
| 引脚数目 | 3 |

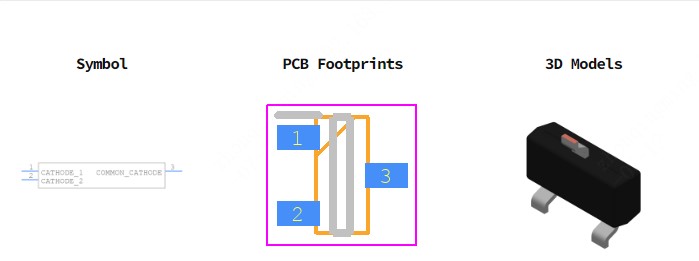

PESD2CAN,215引脚图
