ADXL345BCCZ-RL7
- 厂商名称ADI
- 元件分类加速度传感器
- 中文描述3轴、±2 G/±4 G/±8 G/±16 G数字加速度计
- 英文描述 Analog Devices, 3-Axis Accelerometer, I2C, SPI, 14-Pin LGA
- 数据手册ADXL345BCCZ-RL7数据手册Datasheet PDF
- 在线购买
ADXL345BCCZ-RL7概述
ADXL345是一款小而薄的低功耗三轴加速度计，可对高达±16g的加速度进行高分辨率（13位）测量。数字输出数据为16位二进制补码格式，可通过SPI（3线式或4线式）或I2C数字接口访问。
ADXL345非常适合移动设备应用。它可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲击导致的动态加速度。其高分辨率(4 mg/LSB)能够测量不到1.0°的倾角变化。
该器件提供多种特殊检测功能。活动和非活动检测功能通过比较任意轴上的加速度与用户设置的阈值来检测有无运动发生。敲击检测功能可以检测任意方向的单振和双振动作。自由落体检测功能可以检测器件是否正在掉落。这些功能可以独立映射到两个中断输出引脚中的一个。集成式存储器管理系统采用32级先进先出(FIFO)缓冲器，可用于存储数据，尽可能减少主机处理器负荷，并降低整体系统功耗。
低功耗模式支持基于运动的智能电源管理，从而以低功耗进行阈值感测和运动加速度测量。

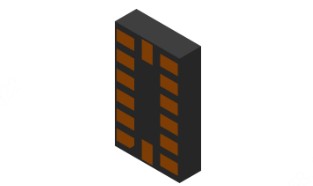

ADXL345采用3 mm×5 mm×1 mm，14引脚小型纤薄塑料封装。
ADXL345-EP支持防务和航空航天应用（AQEC标准）
应用
手机
医疗仪器
游戏和定点设备
工业仪器仪表
个人导航设备
硬盘驱动器(HDD)保护
ADXL345非常适合移动设备应用。它可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲击导致的动态加速度。其高分辨率(4 mg/LSB)能够测量不到1.0°的倾角变化。
该器件提供多种特殊检测功能。活动和非活动检测功能通过比较任意轴上的加速度与用户设置的阈值来检测有无运动发生。敲击检测功能可以检测任意方向的单振和双振动作。自由落体检测功能可以检测器件是否正在掉落。这些功能可以独立映射到两个中断输出引脚中的一个。集成式存储器管理系统采用32级先进先出(FIFO)缓冲器，可用于存储数据，尽可能减少主机处理器负荷，并降低整体系统功耗。
低功耗模式支持基于运动的智能电源管理，从而以低功耗进行阈值感测和运动加速度测量。
ADXL345采用3 mm×5 mm×1 mm，14引脚小型纤薄塑料封装。
ADXL345-EP支持防务和航空航天应用（AQEC标准）
应用
手机
医疗仪器
游戏和定点设备
工业仪器仪表
个人导航设备
硬盘驱动器(HDD)保护
ADXL345BCCZ-RL7中文参数
| 制造商: | Analog Devices Inc. | 最小工作温度: | - 55 C |
| 产品种类: | 加速计 | 最大工作温度: | + 105 C |
| 传感器类型: | 3-axis | 安装风格: | SMD/SMT |
| 传感轴: | X, Y, Z | 封装 / 箱体: | LGA-14 |
| 加速: | 2 g, 4 g, 8 g, 16 g | 封装: | Reel |
| 灵敏度: | 4 mg/LSB | 封装: | Cut Tape |
| 输出类型: | Digital | 封装: | MouseReel |
| 接口类型: | I2C, SPI | 商标: | Analog Devices |
| 分辨率: | 13 bit | 高度: | 3 mm |
| 电源电压-最大: | 3.6 V | 长度: | 5 mm |
| 电源电压-最小: | 2 V | 湿度敏感性: | Yes |
| 工作电源电流: | 140 uA | 工作电源电压: | 2.5 V |
ADXL345BCCZ-RL7引脚图
