PESD1CAN,215
- 厂商名称Nexperia
- 元件分类ESD二极管
- 中文描述静电保护装置，TVS，70 V，SOT-23，3引脚，24 V，PESD1
- 英文描述Bi-Direct ESD protect diode，PESD1CAN NXP PESD1CAN，215，Bi-Directional TVS Diode Dual，70V，200W，3-Pin TO-236AB
- 数据手册PESD1CAN,215数据手册Datasheet PDF
- 在线购买
PESD1CAN,215概述
Nexperia的PESD1CAN是采用SOT23-3(TO-236AB)封装的CAN总线ESD保护二极管。它旨在保护两条汽车控制器局域网(CAN)总线线路免受静电放电(ESD)和其他瞬变造成的损坏。由于采用小型SOT23封装中的集成二极管结构，旨在保护两条CAN总线。
tp=8/20ms时最大峰值脉冲功率为200W
IPP=1A时钳位电压为40V，IPP=3A时钳位电压为70V
输入电压范围从90VAC到264VAC
ESD保护高达23KV
IEC 61000-4-2-4级，符合IEC 61000-4-5
环境温度范围为-65℃至150℃
tp=8/20ms时最大峰值脉冲功率为200W
IPP=1A时钳位电压为40V，IPP=3A时钳位电压为70V
输入电压范围从90VAC到264VAC
ESD保护高达23KV
IEC 61000-4-2-4级，符合IEC 61000-4-5
环境温度范围为-65℃至150℃
PESD1CAN,215中文参数
| 方向类型 | 双向 | 峰值脉冲功率耗散 | 200W |
| 二极管配置 | 串行 | 最大峰值脉冲电流 | 3A |
| 最大钳位电压 | 70V | ESD保护 | 是 |
| 最小击穿电压 | 25.4V | 每片芯片元件数目 | 2 |
| 安装类型 | 表面贴装 | 最低工作温度 | -65 °C |
| 封装类型 | SOT-23 (TO-236AB) | 尺寸 | 3 x 1.4 x 1mm |
| 最大反向待机电压 | 24V | 最高工作温度 | +150 °C |
| 引脚数目 | 3 |

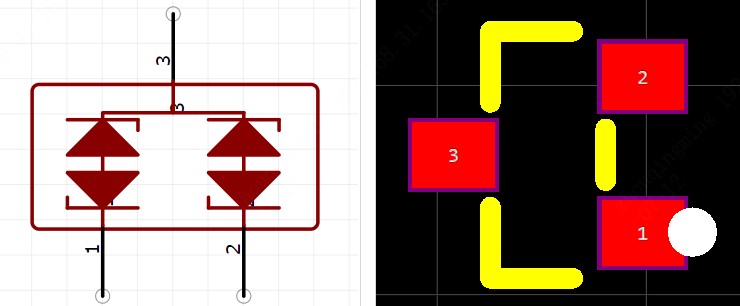

PESD1CAN,215引脚图
