PRTR5V0U2X,215
- 厂商名称Nexperia
- 元件分类静电保护装置
- 中文描述静电保护装置，TVS，7.5 V，SOT-143B，4引脚，5.5 V，PRTR5
- 英文描述ESD Protection Diodes 5.5V Dual SOT143B NXP PRTR5V0U2X，215 Dual Uni-Directional TVS Diode，4-Pin SOT-143B
- 数据手册PRTR5V0U2X,215数据手册Datasheet PDF
- 在线购买
PRTR5V0U2X,215概述
Nexperia的PRTR5V0U2X是一款超低电容、双轨到轨ESD保护二极管，采用4引脚SOT143B封装。该器件旨在保护两条高速数据线或高频信号线免受ESD和其他瞬变造成的损坏。PRTR5V0U2X包含两对超低电容轨到轨二极管以及一个额外的ESD保护二极管，即使在没有电源电压的情况下也能确保信号线保护。连接在地和VCC之间的附加ESD保护二极管可防止电源充电。为了达到最大的ESD保护水平，不需要额外的外部电容器。
1pF的超低输入/输出对地电容C(I/O-GND)
ESD保护高达8KV，符合IEC 61000-4-2 4级(ESD)
由于集成了额外的ESD保护二极管，钳位电压非常低
极低的反向电流
反向关态电压(Vrwm)为5.5V
环境温度范围为-40°C至85°C
反向电流（IR）小于1nA
9V的击穿电压（Vbr）
正向电压(Vf)为0.7V
1pF的超低输入/输出对地电容C(I/O-GND)
ESD保护高达8KV，符合IEC 61000-4-2 4级(ESD)
由于集成了额外的ESD保护二极管，钳位电压非常低
极低的反向电流
反向关态电压(Vrwm)为5.5V
环境温度范围为-40°C至85°C
反向电流（IR）小于1nA
9V的击穿电压（Vbr）
正向电压(Vf)为0.7V
PRTR5V0U2X,215中文参数
| 二极管配置 | 复杂阵列 | 引脚数目 | 4 |
| 方向类型 | 单向 | ESD保护 | 是 |
| 最小击穿电压 | 6V | 每片芯片元件数目 | 2 |
| 安装类型 | 表面贴装 | 最低工作温度 | -40°C |
| 封装类型 | SOT-143B | 最高工作温度 | +85°C |
| 最大反向待机电压 | 5.5V | 尺寸 | 3 x 1.4 x 1.1mm |

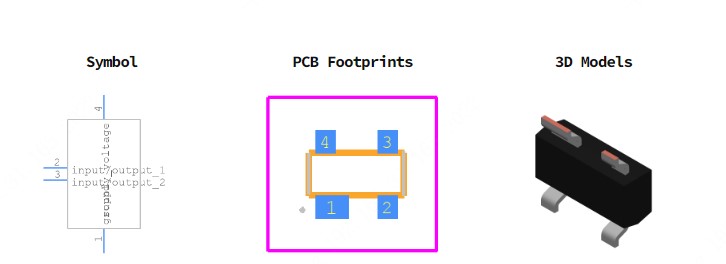

PRTR5V0U2X,215引脚图
