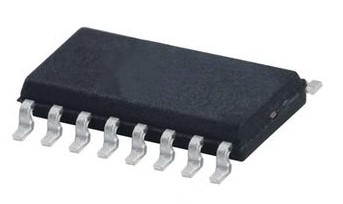

74HC4051D,653

厂商名称Nexperia
元件分类模拟多路复用器/分离器
中文描述模拟多路复用器/解复用器，8:1，1电路，2V至10V，SOIC-16
英文描述74HCT4051-8-channel analog multiplexer/demultiplexer en-us
数据手册74HC4051D,653数据手册Datasheet PDF
在线购买

74HC4051D,653概述

74HC4051D是一款8通道模拟多路复用器/解复用器，16引脚SOIC封装.这款高速硅栅CMOS器件与低功耗肖特基TTL(LSTTL)引脚相互兼容.该器件符合JEDEC JESD 7A标准.74HC4051D具有三个数字选择输入(S0至S2)，active LOW启用输入，八个独立输入/输出(Y0至Y7)与公共输入/输出(Z).当active LOW启用输入为LOW时，由S0至S2选择八个开关中的一个(低阻抗开启状态).当active LOW启用输入为HIGH时，所有开关均处于高阻抗关闭状态，与S0-S2无关.模拟输入/输出(Y0至Y7和Z)可以在VCC正极限和VEE负极限之间摆动.如需将器件作为数字多路复用器/解复用器，把VEE连接至GND.

宽模拟输入电压范围-5V至5V

VCC-VEE=4.5V时，低导通电阻为80 ohm(典型值)

逻辑电平转换，提供5V逻辑到±5V模拟信号的通信

内置中断，在制作功能之前

具有静电保护

供电电压范围2V至10V

环境温度范围:-40°C至125°C

应用

信号处理

74HC4051D,653中文参数

多路复用器配置:8:1

电路数:1电路

通态电阻最大值:180ohm

电源电压范围:2V至10V

模拟多路复用器外壳:SOIC

针脚数:16引脚

工作温度最小值:-40°C

工作温度最高值:125°C

产品范围:74HC4051 74HCT4051

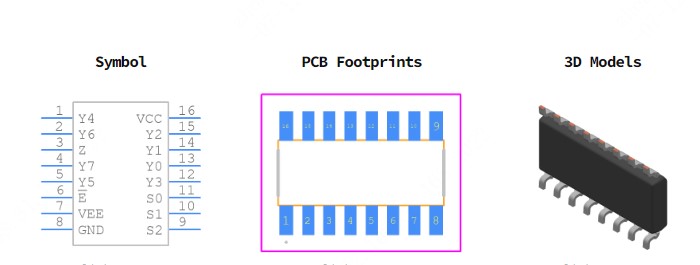

74HC4051D,653引脚图
