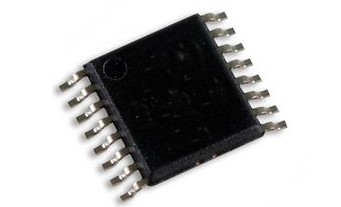

74HC595PW,118
- 厂商名称Nexperia
- 元件分类寄存器
- 中文描述移位寄存器，HC系列，74HC595，串行至并行、串行至串行，8元件，8 bit，TSSOP，16引脚
- 英文描述<span>74HC595-8-bit serial-in，serial or parallel-out shift register with output latches;3-state en-us</span>
- 数据手册74HC595PW,118数据手册Datasheet PDF
- 在线购买
74HC595PW,118概述
74HC595PW是一个带有存储寄存器和三态输出的8位串行输入/串行或并行输出移位寄存器。移位寄存器和存储寄存器都有独立的时钟。该器件具有串行输入(DS)和串行输出(Q7S)以启用级联和异步复位MR输入。MR的低电平将重置移位寄存器。数据在SHCP输入的低到高转换时移动。移位寄存器中的数据在STCP输入从低到高转换时传输到存储寄存器。如果两个时钟连接在一起，移位寄存器总是比存储寄存器快一个时钟脉冲。只要OE为低电平，存储寄存器中的数据就会出现在输出端。OE上的高电平导致输出呈现高阻抗关断状态。OE输入的操作不会影响寄存器的状态。输入包括钳位二极管。
带直接清零的移位寄存器
100MHz典型移出频率
CMOS输入电平
符合JEDEC标准No.7A
应用
工业，消费电子产品
带直接清零的移位寄存器
100MHz典型移出频率
CMOS输入电平
符合JEDEC标准No.7A
应用
工业，消费电子产品
74HC595PW,118中文参数
| 封装类型 | TSSOP | 元件数目 | 1 |
| 阶段数目 | 8 | 引脚数目 | 16 |
| 逻辑系列 | 74HC | 最小工作电源电压 | 2 V |
| 安装类型 | 表面贴装 | 最大工作电源电压 | 6 V |
| 工作模式 | 串行至串行， 并行 | 尺寸 | 5.1 x 4.5 x 0.95mm |

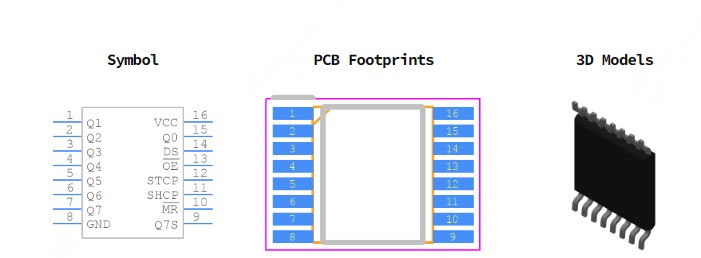

74HC595PW,118引脚图
