AD7805BRZ
- 厂商名称ADI
- 元件分类数模转换器
- 中文描述数模转换器(DAC)，10位分辨率，四通道，并行接口，28引脚
- 英文描述Digital to Analogue Converter，10 bit，Parallel，3.3V to 5V，WSOIC，28 Pins
- 数据手册AD7805BRZ数据手册Datasheet PDF
- 在线购买
AD7805BRZ概述
AD7804/AD7808分别是具有串行加载功能的四通道/八通道10位数模转换器；AD7805/AD7809分别是具有并行加载功能的四通道/八通道10位数模转换器。这些器件均采用+3.3 V至+5 V(±10%)电源供电，内置一个片内基准电压源。上述DAC提供VBIAS±VSWING形式的输出信号，VSWING从VBIASBIAS。所有DAC均配置双缓冲数据输入，因而利用异步LDAC输入可以同时更新所有模拟输出。
应用
光盘驱动器
仪表和通信系统
过程控制和电压设定点控制
调整电位计的替代产品
自动校准
应用
光盘驱动器
仪表和通信系统
过程控制和电压设定点控制
调整电位计的替代产品
自动校准
AD7805BRZ中文参数
| 分辨率 | 10 位 | 引脚数目 | 28 |
| 转换率 | 667ksps | 最长稳定时间 | 4?s |
| 满量程误差 | ±3%FSR | 数字式接口类型 | 并行 |
| 整体非线性误差 | ±3LSB | 输出极性 | 单极 |
| 数模转换器通道数目 | 4 | 电压参考 | 外部，内部 |
| 安装类型 | 表面贴装 | 典型单电源电压 | 3.3 V, 5 V |
| 封装类型 | SOIC W | 电源类型 | 单 |

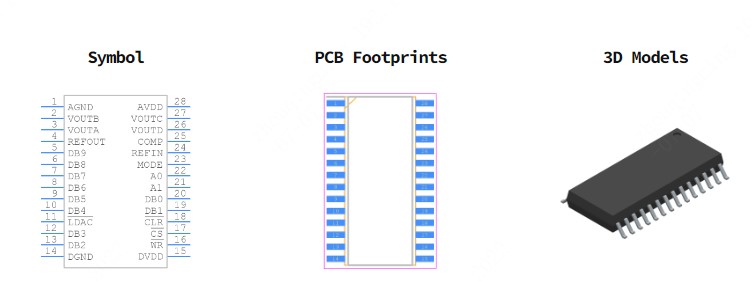

AD7805BRZ引脚图
