AD5060ARJZ-2500RL7
- 厂商名称ADI
- 元件分类数模转换器
- 中文描述数模转换器, 16 bit, 3线，DSP, Microwire, QSPI, 串行, SPI, 2.7V 至 5.5V, SOT-23, 8 引脚
- 英文描述Digital To Analog Converters(DACs)16 1 Voltage-Buffered Serial 2.7 V~5.5 V SOT-23-8 RoHS
- 数据手册AD5060ARJZ-2500RL7数据手册Datasheet PDF
- 在线购买
AD5060ARJZ-2500RL7概述
AD5060是一款低功率、单通道16位缓冲电压输出DAC。该器件采用通用的3线串行接口，工作时钟速率高达30MHz，并与标准SPI®、QSPI™、MICROWIRE™和DSP接口标准兼容。该器件的基准由一个外部VREF引脚提供。片上还提供一个参考缓冲器。该器件包含一个断电功能，在5V时将器件的电流消耗降低到典型的330nA，并在断电模式下提供软件可选择的输出负载。这些部件通过串行接口进入掉电模式。器件的总的未经调整的误差是<lt/>2mV。该部件在上电时表现出非常低的突变。它被广泛应用于过程控制、数据采集系统、便携式电池供电仪器、数字增益和偏移调整、可编程电压和电流源、可编程衰减器等应用。
通过设计保证单调
带有施密特触发输入的低功耗串行接口
快速沉降时间（典型值）
工作电源为2.7V至5.5V，复位至中量程
低电平有效SYNC中断设施
相对精度（INL）：2LSB（最大）
在（¼量程至¾量程的代码转换为±1LSB，RL=5Kohm，CL=200pF）时，压摆率为1.2V/μs（典型值）
工作温度范围:-40°C到+85°C
封装方式为8引脚SOT-23
通过设计保证单调
带有施密特触发输入的低功耗串行接口
快速沉降时间（典型值）
工作电源为2.7V至5.5V，复位至中量程
低电平有效SYNC中断设施
相对精度（INL）：2LSB（最大）
在（¼量程至¾量程的代码转换为±1LSB，RL=5Kohm，CL=200pF）时，压摆率为1.2V/μs（典型值）
工作温度范围:-40°C到+85°C
封装方式为8引脚SOT-23
AD5060ARJZ-2500RL7中文参数
| 制造商: | Analog Devices Inc. | 最小工作温度: | - 40 ℃ |
| 产品种类: | 数模转换器- DAC | 最大工作温度: | + 85 ℃ |
| 系列: | AD5060 | 安装风格: | SMD/SMT |
| 分辨率: | 16 bit | 封装 / 箱体: | SOT-23-8 |
| 采样比: | 250 kS/s | DNL - 微分非线性: | +/- 0.5 LSB |
| 通道数量: | 1 Channel | INL - 积分非线性: | +/- 0.5 LSB |
| 稳定时间: | 4 us | 转换器数量: | 1 Converter |
| 输出类型: | Voltage Buffered | Pd-功率耗散: | 6 mW |
| 接口类型: | 3-Wire, DSP, Microwire, QSPI, SPI | 电源电压-最大: | 5.5 V |
| 模拟电源电压: | 2.7 V to 5.5 V | 电源电压-最小: | 2.7 V |
| 数字电源电压: | 2.7 V to 5.5 V |

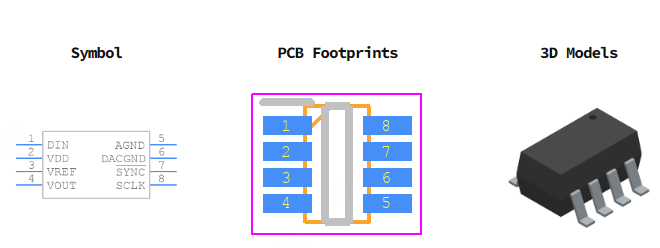

AD5060ARJZ-2500RL7引脚图
