AD8031ARZ
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器,1放大器,80 MHz,35 V/µs,±1.35V至±6V,NSOIC,8引脚
- 英文描述<span><span> </span>Analog Devices AD8031ARZ Op Amp Rail-Rail, 5 V, 8-Pin SOIC</span>
- 数据手册AD8031ARZ数据手册Datasheet PDF
- 在线购买
AD8031ARZ概述
AD8031（单）单电源、电压反馈放大器具有高速性能，具有80MHz的小信号带宽、30V/μs的压摆率和125ns的稳定时间（VS=2.7V）。在实现这一性能的同时，单5V电源消耗的功率小于4mW。这些特性增加了高速、电池供电系统的运行时间，而不影响动态性能。这些产品具有真正的单电源能力，具有轨至轨的输入和输出特性，指定用于+2.7V、+5V和±5V电源。输入电压范围可以扩展到每个轨外500mV。AD8031还提供出色的信号质量，每个放大器只有800μA的电源电流，2V p-p、1MHz输出信号的THD为-62dBc，+5V电源下100KHz、4.6V p-p信号的THD为-86dBc。应用包括高速、电池操作的系统、高元件密度系统、便携式测试仪器、A/D缓冲器、有源滤波器、高速、按需设置的放大器。
低失真和快速结算时间使其成为单电源ADC的理想缓冲器
输出电压摆幅在每个轨道的20mV以内，提供最大的输出动态范围
在5V下的高速和快速沉降
轨至轨输入和输出
输入超过0.5V的电源时无相位反转
输入CMVR超出轨道200mV
压摆率为30V/µs（G=-1，VO=2V，TA=25°C，VS=2.7V），输出摆幅在任一轨道的20mV以内
低失真，1MHz时为-62dB，VO=2V p-p，100KHz时为-86dB，VO=4.6V p-p
输出电流为15mA，在TA=25°C，VS=2.7V时，80MHZ-3dB小信号带宽
8引脚SOIC_N封装，-40℃至+85℃温度范围
低失真和快速结算时间使其成为单电源ADC的理想缓冲器
输出电压摆幅在每个轨道的20mV以内，提供最大的输出动态范围
在5V下的高速和快速沉降
轨至轨输入和输出
输入超过0.5V的电源时无相位反转
输入CMVR超出轨道200mV
压摆率为30V/µs（G=-1，VO=2V，TA=25°C，VS=2.7V），输出摆幅在任一轨道的20mV以内
低失真，1MHz时为-62dB，VO=2V p-p，100KHz时为-86dB，VO=4.6V p-p
输出电流为15mA，在TA=25°C，VS=2.7V时，80MHZ-3dB小信号带宽
8引脚SOIC_N封装，-40℃至+85℃温度范围
AD8031ARZ中文参数
| 制造商: | Analog Devices Inc. | 关闭: | No Shutdown |
| 产品种类: | 运算放大器 - 运放 | 最小工作温度: | - 40 ℃ |
| 通道数量: | 1 Channel | 最大工作温度: | + 85 ℃ |
| GBP-增益带宽产品: | 50 MHz | 系列: | AD8031 |
| SR - 转换速率 : | 30 V/us | 放大器类型: | Low Power Amplifier |
| Vos - 输入偏置电压 : | 1 mV | 双重电源电压: | +/- 5 V |
| Ib - 输入偏流: | 2 uA | In—输入噪声电流密度: | 5 pA/sqrt Hz |
| 电源电压-最大: | 12 V, +/- 6 V | 输入类型: | Rail-to-Rail |
| 电源电压-最小: | 2.7 V, +/- 1.35 V | 最大双重电源电压: | +/- 6 V |
| 工作电源电流: | 900 uA | 最小双重电源电压: | +/- 1.35 V |
| 每个通道的输出电流: | 15 mA | 工作电源电压: | 2.7 V to 12 V |
| CMRR - 共模抑制比: | 90 dB | 输出类型: | Rail-to-Rail |
| en - 输入电压噪声密度: | 15 nV/sqrt Hz | Pd-功率耗散: | 800 mW |
| 封装 / 箱体: | SOIC-8 | PSRR - 电源抑制比: | 86 dB |
| 安装风格: | SMD/SMT |

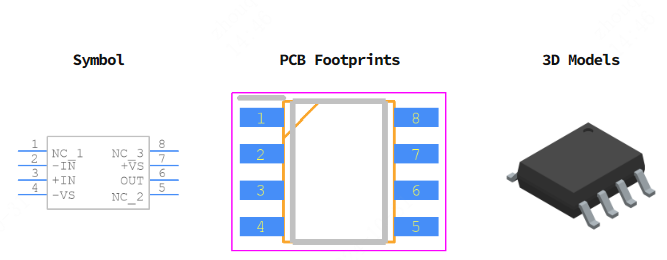

AD8031ARZ引脚图
