AD8021ARZ-REEL7
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器,1放大器,560 MHz,460 V/µs,5V至24V，±2.25V至±12V,SOIC,8引脚
- 英文描述AD8021ARZ-REEL7 Analog Devices,High Speed,Op Amp,200MHz,8-Pin SOIC
- 数据手册AD8021ARZ-REEL7数据手册Datasheet PDF
- 在线购买
AD8021ARZ-REEL7概述
AD8021是一款性能极高的高速电压反馈放大器，可用于16位分辨率系统。该器件在技术上非常出色，而且价格比同类放大器的静态电流高得多。它是一个高速、通用的放大器，是各种增益配置的理想选择，可用于整个信号处理链和控制环路中。它被广泛用于ADC前置放大器和驱动器、仪表前置放大器、有源滤波器、便携式仪器、线路接收器、精密仪器、超声波信号处理、高增益电路等应用。
输入电压噪音为2.1nV/√Hz
输入电流噪音为2.1pA/√Hz
从G=-1至G=-10的恒定带宽
静态电流为7mA（典型值），宽工作电源范围为5V至24V
静态电流（输出禁用功能为1.3mA（典型值））
在（G=+5,CC=2pF,VO=0.05V p-p）时，-3dB小信号带宽为200MHz（典型值）
二次谐波在fC=1MHz时为-93dB（典型值），三次谐波在fC=1MHz时为-108dB（典型值）
输入失调电压典型为0.4mV（典型值），失调电压漂移为0.5μV/°C（典型值）
工作温度:-40°C到+85°C
封装方式为8引脚SOIC
输入电压噪音为2.1nV/√Hz
输入电流噪音为2.1pA/√Hz
从G=-1至G=-10的恒定带宽
静态电流为7mA（典型值），宽工作电源范围为5V至24V
静态电流（输出禁用功能为1.3mA（典型值））
在（G=+5,CC=2pF,VO=0.05V p-p）时，-3dB小信号带宽为200MHz（典型值）
二次谐波在fC=1MHz时为-93dB（典型值），三次谐波在fC=1MHz时为-108dB（典型值）
输入失调电压典型为0.4mV（典型值），失调电压漂移为0.5μV/°C（典型值）
工作温度:-40°C到+85°C
封装方式为8引脚SOIC
AD8021ARZ-REEL7中文参数
| 制造商: | Analog Devices Inc. | 工作电源电流: | 7.7 mA |
| 产品种类: | 高速运算放大器 | 最小工作温度: | - 40 ℃ |
| 系列: | AD8021 | 最大工作温度: | + 85 ℃ |
| 通道数量: | 1 Channel | 安装风格: | SMD/SMT |
| GBP-增益带宽产品: | 1 GHz | 封装 / 箱体: | SOIC-8 |
| SR - 转换速率 : | 130 V/us | en - 输入电压噪声密度: | 2.1 nV/sqrt Hz |
| 电压增益 dB: | 86 dB | 最大双重电源电压: | +/- 12 V |
| CMRR - 共模抑制比: | - 98 dB | 最小双重电源电压: | +/- 2.25 V |
| 每个通道的输出电流: | 60 mA | 工作电源电压: | 4.5 V to 24 V |
| Ib - 输入偏流: | 10.5 uA | PSRR - 电源抑制比: | 95 dB |
| Vos - 输入偏置电压 : | 400 uV | 稳定时间: | 23 ns |
| 电源电压-最大: | 24 V | 关闭: | No Shutdown |
| 电源电压-最小: | 4.5 V |

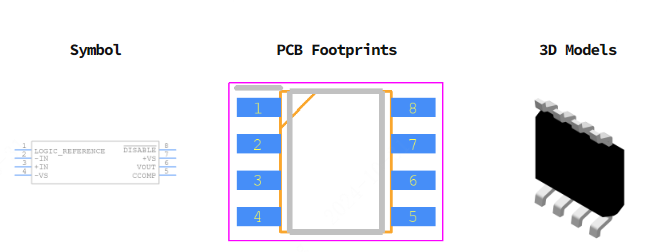

AD8021ARZ-REEL7引脚图
