AD580JH
- 厂商名称ADI
- 元件分类电压基准芯片
- 中文描述电压基准, TO-52-3, -55 至 125度
- 英文描述High Precision 2.5 V IC Reference
- 数据手册AD580JH数据手册Datasheet PDF
- 在线购买
AD580JH概述
AD580是一款3端子、低成本、温度补偿型带隙电压基准。先进的电路设计与激光晶圆修整薄膜电阻器的独特组合，使AD580的初始容差为±0.4%，温度稳定性优于10ppm/°C，长期稳定性优于250μV。此外，最大1.5mA的低静态电流漏极与传统齐纳技术相比具有明显优势。建议将其作为所有需要外部基准的8位、10位和12位D/A转换器的稳定基准。此外，AD580的宽输入范围允许在5V逻辑电源下工作，这使得AD580非常适合数字面板仪表应用或仅有单逻辑电源的场合。
2.500V±0.4%高精度激光微调，3端子器件电压输入/电压输出
与标称2.500V输出的误差为±75mV（最大值，VIN=15 V和25°C）
输出电压变化TMIN至TMAX为15mV，85ppm/°C（最大值，VIN=15V和25°C，最大值）
线路稳压为1.5mV（典型值，VIN=15V和25°C，7V≤VIN≤30V）
负载调节为10mV（最大值，ΔI=10mA，VIN=15V和25°C）
静态电流为1.0mA（典型值，VIN=15V和25°C时）
噪声（0.1Hz至10Hz）为8µV p-p（典型值，VIN=15V和25°C）
稳定性为250µV（长期）、25µV（典型值，每月，VIN=15V和25°C）
±75mV输出电压容差，85ppm/°C温度系数
TO–52封装，工作温度范围为-55°C至+125°C
2.500V±0.4%高精度激光微调，3端子器件电压输入/电压输出
与标称2.500V输出的误差为±75mV（最大值，VIN=15 V和25°C）
输出电压变化TMIN至TMAX为15mV，85ppm/°C（最大值，VIN=15V和25°C，最大值）
线路稳压为1.5mV（典型值，VIN=15V和25°C，7V≤VIN≤30V）
负载调节为10mV（最大值，ΔI=10mA，VIN=15V和25°C）
静态电流为1.0mA（典型值，VIN=15V和25°C时）
噪声（0.1Hz至10Hz）为8µV p-p（典型值，VIN=15V和25°C）
稳定性为250µV（长期）、25µV（典型值，每月，VIN=15V和25°C）
±75mV输出电压容差，85ppm/°C温度系数
TO–52封装，工作温度范围为-55°C至+125°C
AD580JH中文参数
| 制造商: | Analog Devices Inc. | 温度系数: | 85 PPM / C |
| 产品种类: | 参考电压 | 串联VREF—输入电压—最大值: | 30 V |
| 安装风格: | Through Hole | 分流电流—最大值: | - |
| 封装 / 箱体: | TO-52-3 | 最小工作温度: | - 55 ℃ |
| 参考类型: | Series Precision References | 最大工作温度: | + 125 ℃ |
| 输出电压: | 2.5 V | 系列: | AD580 |
| 初始准确度: | 0.004 | 准确性: | 10 mV |

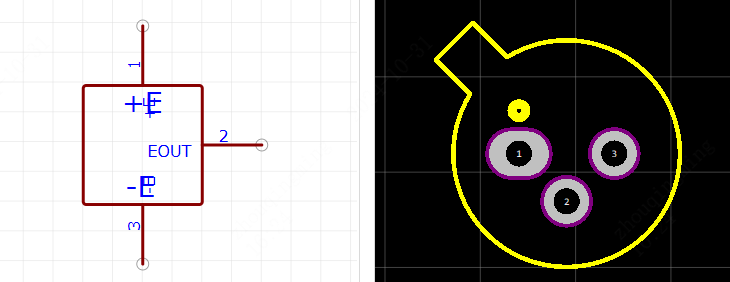

AD580JH引脚图
